Таблица соединений: основные положения

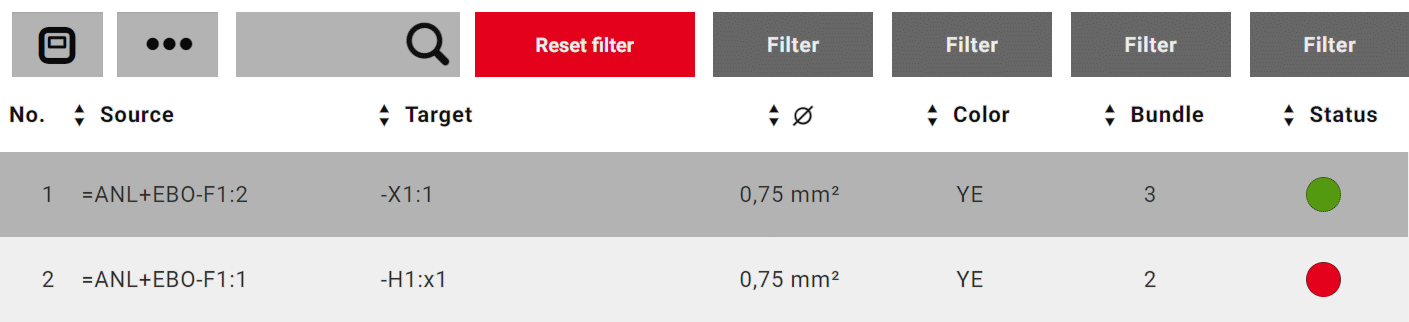

Таблица соединений является центральным окном приложения и базовым элементом в работе с разводкой. Таблица соединений имеет табличную структуру, и при открытии или продолжении проекта в ней отображаются содержащиеся в нем маршрутизируемые соединения для обработки статуса разводки. Свойства маршрутизируемых соединений становятся заголовками столбцов. Если загружается файл проекта типа *.EPDZ с трехмерным чертежом монтажных поверхностей, маршрутизируемые соединения перечисляются в зависимости от выбранного пространства листа.

Свойства таблицы соединений

Столбец

Описание

№

Отображает номер строки. Он не зависит от определенного соединения. Список всегда нумеруется последовательно от "1" до "n".

Цель / источник

Отображает обозначение устройства, включая обозначение вывода устройства функционального элемента, являющееся источником / целью соединения. Слишком длинные обозначения переносятся, если их невозможно отобразить в одной строке.

Замечание

Если обозначение устройства цели содержит тот же структурный идентификатор, что и источник, часть обозначения устройства, которая совпадает с источником, не отображается.

Обозначение

Если в настройках представления списка выбран параметр Обозначение, вместо источника и цели отображается Обозначение соединения.

Æ

Указывает поперечное сечение или диаметр маршрутизируемого соединения.

Цвет

Указывает цвет маршрутизируемого соединения.

Обьединенные провода

Отображает принадлежность маршрутизируемого соединения к определенным объединенным проводам.

Цепь

Указывает, является ли маршрутизируемое соединение элементом шлейфа. Вместо свойства Объединенные провода отображается свойство Цепь, если в настройках представления списка выбран параметр Шлейф.

Статус

Отображает Статус разводки маршрутизируемого соединения в виде цветной точки. Возможные статусы:

Маршрутизируемое соединение не установлено.
Маршрутизируемое соединение полностью установлено.
Маршрутизируемое соединение частично установлено.
Маршрутизируемое соединение необходимо удалить.
Маршрутизируемое соединение убирается.
Маршрутизируемое соединение заблокировано для обработки.

Возможности сортировки

Если в заголовке таблицы соединений в каждом столбце имеются кнопки со стрелками, с помощью них можно сортировать каждое свойство соединения по отображаемым значениям.

Возможности поиска и фильтра

Над заголовком таблицы соединений находится панель поиска и фильтрации, которая позволяет найти или отфильтровать определенные значения свойств маршрутизируемых соединений в проекте. Это позволяет ограничить отображаемые элементы в таблице соединений нужными маршрутизируемыми соединениями.

При поиске учитываются следующие свойства соединения:

  • Источник (обозначение устройства)
  • Цель (обозначение устройства)
  • Обозначение
  • Поперечное сечение / диаметр
  • Номер объединенных проводов / Номер шлейфа и Индекс шлейфа
  • Примечание
  • Тип провода.

С помощью раскрывающихся полей фильтра можно отфильтровать по заданным значениям следующие свойства соединения:

  • Поперечное сечение / диаметр
  • Цвет
  • Объединенные провода или Цепь (в зависимости от того, выбран ли в настройках представления в виде списка параметр Шлейф)
  • Статус.

ClosedСортировка маршрутизируемых соединений

Условия

  • Вы открыли или продолжили проект.
  • Таблица соединений открыта, и в ней отображаются маршрутизируемые соединения проекта или выбранного пространства листа.

Порядок действий

  1. Нажмите несколько раз кнопку со стрелкой для нужного свойства, чтобы задать сортировку маршрутизируемых соединений в таблице соединений в зависимости от отображаемых значений.
  2. Состояние кнопки со стрелкой меняется и задает такую сортировку:

    3. Состояние

    Сортировка

    Алфав.-цифров. в восх. порядке

    Алфав.-цифров. в нисх. порядке

    В заданном порядке

Замечание

Маршрутизируемые соединения можно сортировать по значениям нескольких свойств.

ClosedПоиск маршрутизируемых соединений

Условия

  • Вы открыли или продолжили проект.
  • Таблица соединений открыта, и в ней отображаются маршрутизируемые соединения проекта или выбранного пространства листа.

Порядок действий

  1. Внесите в поле ввода со значком в виде увеличительного стекла нужный поисковый запрос.
  2. Чтобы найти маршрутизируемые соединения, для которых необходимо выполнить разводку с определенными устройствами, несколько раз нажмите кнопку слева от поля ввода, чтобы задать режим поиска.
  3. Состояние кнопки меняется и влияет на поиск следующим образом:

    4. Состояние

    Режим поиска

    При поиске учитывается только обозначение устройства источника.

    При поиске учитывается только обозначение устройства цели.

    При поиске учитываются все свойства маршрутизируемых соединений, включая обозначение устройства источника и цели. Стандартное состояние.
  4. Нажмите на значок в виде увеличительного стекла.
  5. Начинается процесс поиска.
  6. В поле ввода для поиска вместо значка в виде увеличительного стекла появляется символ X.
  7. В таблице соединений отображаются только те найденные записи списка, которые соответствуют искомому понятию и режиму поиска.
  8. Если введенное искомое понятие уникально, автоматически откроется подробный вид данных для обработки найденного маршрутизируемого соединения.

Удаление записей для поиска

Условия

  • Вы выполнили поиск в таблице соединений.
  • В поле ввода для поиска введено искомое понятие.

Порядок действий

  1. Нажмите символ X или кнопку [Удалить фильтр].
  2. Искомое понятие удаляется.
  3. В поле ввода снова отображается значок в виде увеличительного стекла.
  4. Таблица соединений отображается в исходном состоянии.

Замечание

Если определены один или несколько фильтров, настройки фильтра сохраняются после удаления искомого понятия.

ClosedФильтрация маршрутизируемых соединений

Условия

  • Вы открыли или продолжили проект.
  • Таблица соединений открыта, и в ней отображаются маршрутизируемые соединения проекта или выбранного пространства листа.

Порядок действий

  1. Нажмите на поле фильтра нужного свойства.
  2. Поле фильтра раскрывается.
  3. Все имеющиеся значения свойства отображаются как выбираемые критерии фильтра.

ClosedПример

Раскрытое поле фильтра для свойства Æ (Поперечное сечение / диаметр)

  1. Нажмите значение, которое требуется отфильтровать.
  2. Выбранное значение перемещается в заголовок поля фильтра.
  3. Поле фильтра обводится красной рамкой.
  4. Фильтр применяется, и в таблице соединений отображаются только те маршрутизируемые соединения, которые соответствуют значению фильтра.
  5. При необходимости определите фильтры для других свойств.

Замечание

Все фильтры можно применять в комбинации. При этом отображаемые записи списка будут динамически меняться в соответствии с выбранным значением фильтра.

Удалить фильтр

Условие

Вы определили один или несколько фильтров для отображения таблицы соединений.

Порядок действий

  1. Нажмите кнопку [Удалить фильтр] на панели поиска и фильтрации.
  2. Все фильтры одновременно удаляются.
  3. Таблица соединений снова отображается без фильтров.

Замечание

Отдельный фильтр можно удалить, нажав выбранное значение в поле фильтра, а затем выбрав запись Фильтр.
