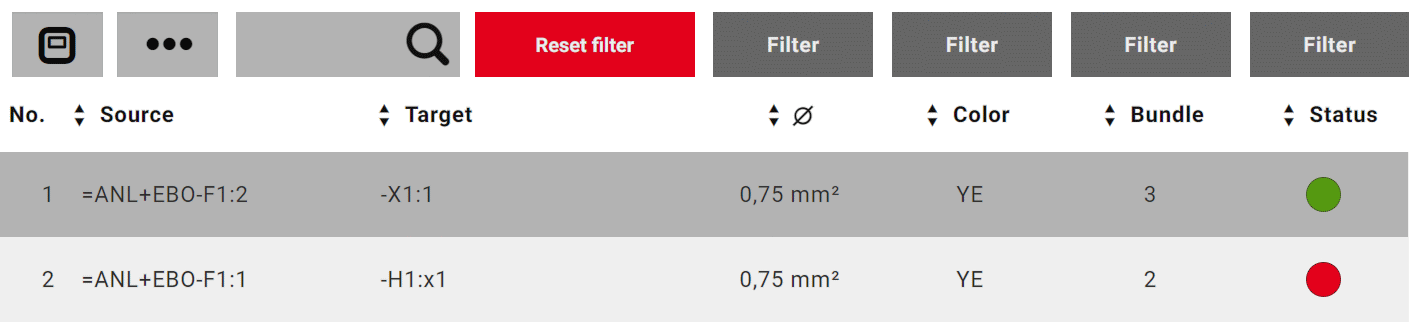

Den inre förbindningstabellen är tillämpningens centrala fönster och bildar grunden till ditt kablagearbete. I den inre förbindningstabellen erbjuds de dragna förbindningarna som finns i projektet för redigering av kablagestatusen efter att ett projekt har öppnats eller fortsatts. De dragna förbindningarnas egenskaper används då som kolumnrubriker. Om en projektfil av typen *.EPDZ med en 3D-monteringslayout har lästs in listas de dragna förbindningarna beroende på valt layout-utrymme.
Egenskaper för den inre förbindningstabellen
Sorteringsmöjligheter
Pilknappar står till förfogande i varje kolumn i sidhuvudet för den inre förbindningstabellen, med vars hjälp du kan sortera de visade egenskapsvärdena för varje förbindningsegenskap.
Sök- och filtermöjligheter
Ovanför sidhuvudet för den inre förbindningstabellen finns ett sök- och filterfält som du kan söka och filtrera värdena för vissa egenskaper för dragna förbindningar i projektet med. Visningen av den inre förbindningstabellen kan därmed reduceras till önskade, dragna förbindningar.
Vid sökningen beaktas följande förbindningsegenskaper:
- Källa (postbeteckning)
- Mål (postbeteckning)
- Benämning
- Tvärsnitt / Diameter
- Buntnummer / Förbindningskedjenummer och -kedjeindex
- Anmärkning
- Trådtyp.
Du kan filtrera efter de sparade värdena för följande förbindningsegenskaper via drop-down-filterfälten:
- Tvärsnitt / Diameter
- Färg
- Bunt eller Kedja (beroende på om optionen Förbindningskedja har valts eller inte i inställningarna för listan)
- Status.
Sortera dragna förbindningar
Förutsättningar
- Du har öppnat eller fortsatt med ett projekt.
- Den inre förbindningstabellen är öppen och visar projektets eller det valda layout-utrymmets dragna förbindningar.
Tillvägagångssätt
- Bestäm hur de dragna förbindningarna ska sorteras i den inre förbindningstabellen med avseende på de visade värdena genom att klicka eller trycka flera gånger på pilknappen framför önskad egenskap.
- Pilknappens tillstånd ändras och påverkar följande sortering:
Tillstånd |
Sortering |
---|---|
|
Alfanumeriskt stigande |
|
Alfanumeriskt fallande |
|
Enligt förinställning |
Anvisning
De dragna förbindningarna kan sorteras efter värdena för flera egenskaper.
Sök dragna förbindningar
Förutsättningar
- Du har öppnat eller fortsatt med ett projekt.
- Den inre förbindningstabellen är öppen och visar projektets eller det valda layout-utrymmets dragna förbindningar.
Tillvägagångssätt
- Mata in önskat sökuttryck i inmatningsfältet med förstoringsglaset.
- Fastställ sökläget via knappen som är placerad till vänster om inmatningsfältet genom att klicka eller trycka flera gånger på den om du vill söka efter dragna förbindningar som måste anslutas till vissa poster.
- Knappens tillstånd ändras och påverkar sökningen enligt följande:
- Klicka eller tryck på förstoringsglaset.
- Sökningen startas.
- I inmatningsfältet för sökningen visas ett "X" i stället för förstoringsglaset.
- Visningen av den inre förbindningstabellen reduceras till antalet hittade listposter i enlighet med sökbegreppet och sökläget.
- Om det inmatade sökbegreppet är entydigt öppnas dessutom detaljvyn för de hittade, dragna förbindningarna automatiskt för redigering.
Tillstånd |
Sökläge |
---|---|
|
Vid sökningen beaktas endast postbeteckningen för källan. |
|
Vid sökningen beaktas endast postbeteckningen för målet. |
|
Vid sökningen beaktas alla egenskaper för de dragna förbindningarna inkl. postbeteckningarna för källan och målet. Detta är standardtillståndet. |
Radera sökposter
Förutsättningar
- Du har genomfört en sökning i den inre förbindningstabellen.
- Ett sökbegrepp har matats in i inmatningsfältet för sökningen.
Tillvägagångssätt
- Klicka eller tryck på "X" i inmatningsfältet eller på knappen [Radera filter].
- Sökbegreppet raderas.
- Förstoringsglaset visas i inmatningsfältet igen.
- Den inre förbindningstabellen visas med utgångsstatus igen.
Anvisning
Om ett eller flera filter har definierats bibehålls filterinställningarna efter raderingen av sökbegreppet.
Filtrera dragna förbindningar
Förutsättningar
- Du har öppnat eller fortsatt med ett projekt.
- Den inre förbindningstabellen är öppen och visar projektets eller det valda layout-utrymmets dragna förbindningar.
Tillvägagångssätt
- Klicka eller tryck på filterfältet för önskad egenskap.
- Filterfältet viks ut.
- Alla befintliga värden för egenskapen visas som valbara filterkriterier.
Exempel
Utvikt filterfält för egenskapen Æ (Tvärsnitt / Diameter)
- Klicka eller tryck på önskat värde som filtreringen ska efter.
- Valt värde "kanar" till filterfältets överskrift.
- Filterfältet får en röd ram.
- Filtret används och visningen av den inre förbindningstabellen reduceras motsvarande till de dragna förbindningarna som filtervärdet passar till.
- Definiera filter för ytterligare egenskaper vid behov.
Anvisning
Alla filter kan användas i kombination. Samtidigt anpassas visningen av listposterna alltid dynamiskt till det tidigare valda filtervärdet.
Radera filter
Förutsättning
Du har definierat ett eller flera filter för visning av den inre förbindningstabellen.
Tillvägagångssätt
- Klicka eller tryck på knappen [Radera filter] i sök- och filterfältet.
- Alla filter raderas samtidigt.
- Den inre förbindningstabellen visas ofiltrerad igen.
Anvisning
Ett enskilt filter kan raderas genom att du först klickar eller trycker på det valda värdet i filterfältet och sedan väljer posten Filter.
