Motivo
Ha colocado en el esquema una conexión de enchufe con representación separada de base y clavija. Para las clavijas y las bases se ha empleado el símbolo correspondiente con un punto de conexión directa. En la conexión directa resultante, que se muestra gráficamente como una línea Autoconexión en el esquema cuando hay una mayor distancia entre una base de conector y una clavija de conector, al menos había una clavija más conectada a una base o una base adicional a una clavija.

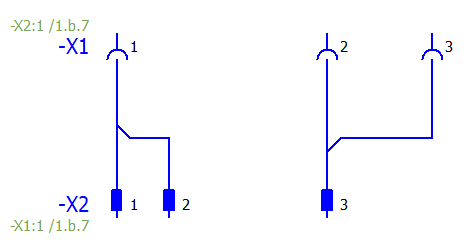

Ejemplo:Existe una conexión directa entre las clavijas del conector -X2 y las bases del conector -X1. Las dos clavijas de conector -X2:1 y -X2:2 están conectadas mediante una pieza T con la base de conector -X1:1. Además, las dos bases de conector -X1:2 y -X1:3 están conectadas a través de una pieza T con la clavija de conector -X2:3. En ambos casos, se emite el mensaje de error.
Solución
- Borre los contactos de conector sobrantes para que solo una clavija esté conectada a una base de conector a través de la conexión directa, creando así un par único de contactos clavija/base.
- Actualice las conexiones.
- Si es necesario, inicie una nueva prueba de funcionamiento.
