Layoutruimtes, schakelkasten en montageplaatsen selecteren

Wanneer u een EPLAN-project van het type *.EPDZ hebt geopend of voortgezet, kan dit project uit meerdere layoutruimtes bestaan. Binnen een layoutruimte kunnen bovendien meerdere schakelkasten zijn opgenomen, bijvoorbeeld bij schakelkastmontages. Binnen een schakelkast zijn er op hun beurt verschillende montageplaatsen, zoals deuren, montagerails, montageplaatsen etc., waarvan de elektrische onderdelen met elkaar moeten worden verbonden.

Om voor uw installatiewerkzaamheden de gewenste routeringsverbindingen weer te geven, zijn in EPLAN Smart Wiring een layoutruimte- en schakelkastselectie beschikbaar. Via de schakelkastselectie is het bovendien mogelijk om alleen de routeringsverbindingen van de schakelkast te selecteren die aan een bepaalde montageplaats zijn toegekend.

GeslotenLayoutruimtes selecteren

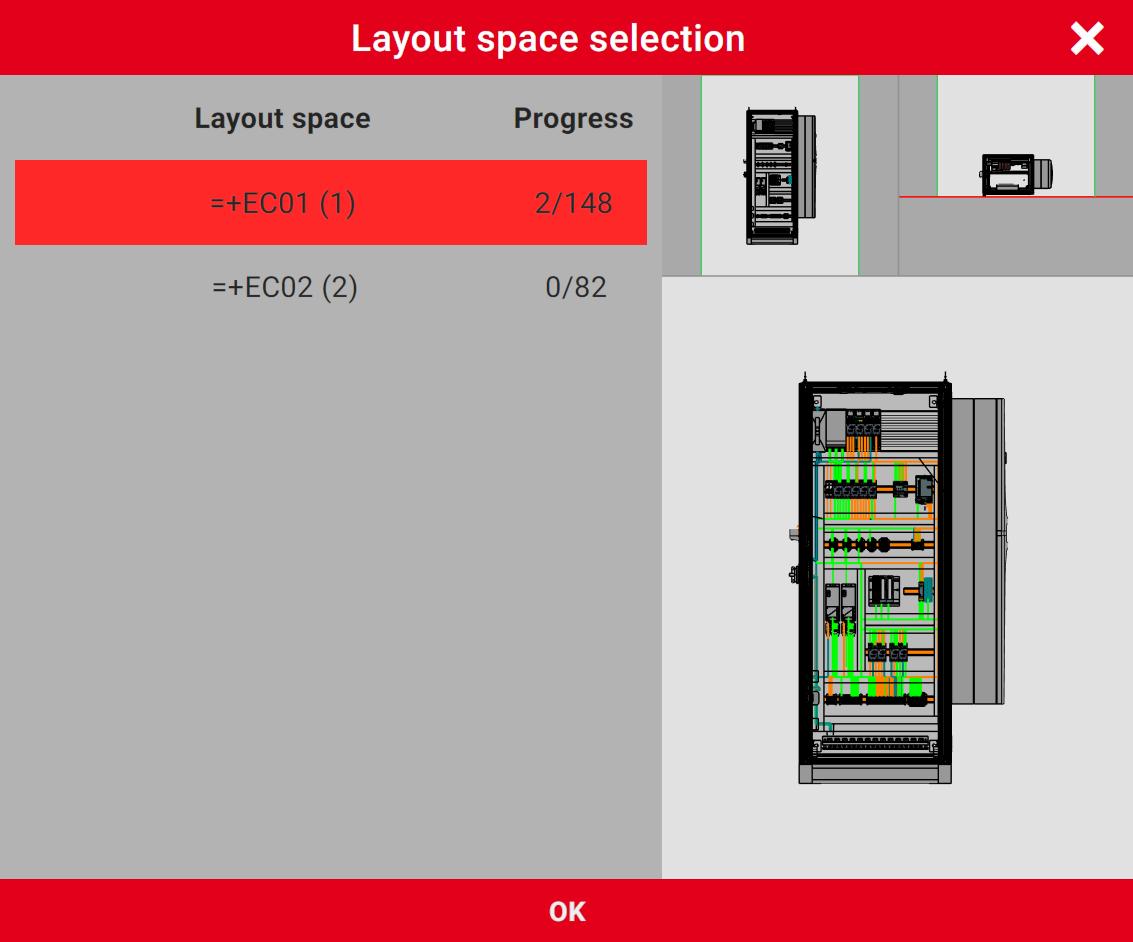

Wanneer een project over meer dan een layoutruimte beschikt, wordt na het openen of voortzetten van het project het dialoogvenster Layoutruimteselectie weergegeven. In dit dialoogvenster kunt u definiëren in welke layoutruimte van het project u routeringsverbindingen wilt bewerken.

Bij elke in het dialoogvenster weergegeven layoutruimte krijgt u informatie over de voortgang van de installatie, waarbij het aantal geïnstalleerde en het totale aantal beschikbare routeringsverbindingen wordt weergegeven.

Voor de definitieve selectie kunt rechts in het dialoogvenster een grafisch voorbeeld van de layoutruimte laten weergeven die overeenkomt met die van de 3D-weergave. Met de vinger of de muis kan de zoomfactor en / of de viewpoint-hoek van de layoutruimte worden gewijzigd.

Werkwijze

  1. Selecteer de gewenste layoutruimte in de lijst van het dialoogvenster.
  2. Wanneer u vooraf een gedetailleerd beeld van de montageopbouw in de layoutruimte wilt krijgen, wijzigt u in het voorbeeld door muis- of vingerbewegingen de zoomfactor en / of de viewpoint-hoek.
  3. Bevestig de selectie met [OK].
  4. De verbindingslijst van de geselecteerde layoutruimte wordt voor bewerking geopend.
  5. In de 3D-weergave wordt de montageopbouw van de gekozen layoutruimte weergegeven.

Opmerkingen

  • U bereikt het dialoogvenster Layoutruimteselectie ook wanneer u in het geopende project de menuopdracht Layoutruimte kiest.
  • U kunt ook via de 3D-weergave naar de layoutruimte wisselen. Gebruik daar de pijlknoppen van het rode veld en blader door de layoutruimtes van het project.


    Lange layoutruimtenamen die niet in het rode veld passen, worden afgekort weergegeven. Door te klikken of te drukken op de naam kunt u de volledige layoutruimtenaam in een apart dialoogvenster laten weergeven

GeslotenSchakelkasten en montageplaatsen selecteren

Voorwaarden

  • U hebt de gewenste layoutruimte met een montageopbouw geselecteerd.
  • De layoutruimte bevat verbindingen van het type "Draad (individuele ader)", "Draadbrug" of "Slang".
  • Voor de bewerking van montageplaatsen zijn bij artikelplaatsingen de eigenschappen Montageplaats (beschrijvend) (ID 20024) en Montageplaats (beschrijvend, gemeenschappelijk) (ID 36003) in EPLAN Pro Panel met waarden gevuld.

Werkwijze

  1. Klik of druk links in de zoek- en filterbalk van de verbindingslijst op de knop voor de schakelkastselectie .
  2. Selecteer in de lijst van het dialoogvenster Schakelkastselectie het gewenste schakelkastkenmerk.
  3. De knop voor de schakelkastselectie wordt rood omkaderd weergegeven ().
  4. Het geselecteerde schakelkastkenmerk wordt rood gemarkeerd (bijvoorbeeld ).

Lijstinvoeren en de betekenis ervan:

<Schakelkastkenmerk>

Hiermee selecteert u een bepaalde schakelkast in de layoutruimte.

  1. In de verbindingslijst worden alle routeringsverbindingen weergegeven waarvan de bron- en doelaansluitingen zich binnen de geselecteerde schakelkast bevinden.
  2. In de 3D-weergave wordt de montageopbouw van de geselecteerde schakelkast weergegeven. Daarbij worden alleen de routeringsverbindingen weergegeven, waarvan de bron- en doelaansluitingen zich binnen de geselecteerde schakelkast bevinden.

Alles

Hiermee selecteert u alle in de layoutruimte opgenomen schakelkasten.

  1. In de verbindingslijst worden alle routeringsverbindingen van alle schakelkasten weergegeven.
  2. In de 3D-weergave worden de montageopbouwconstructies en routeringsverbindingen van alle schakelkasten weergegeven.

Alle schakelkastoverschrijdende routeringsverbindingen

Hiermee selecteert u alle in de layoutruimte opgenomen schakelkasten.

  1. In tegenstelling tot de optie Alles worden in de verbindingslijst alleen de routeringsverbindingen weergegeven waarvan de bron- en doelaansluitingen zich in verschillende schakelkasten bevinden.
  2. In de 3D-weergave worden de montageopbouwconstructies van alle schakelkasten weergegeven. Daarbij worden alleen de routeringsverbindingen weergegeven, waarvan de bron- en doelaansluitingen zich in verschillende schakelkasten bevinden.

Montageplaats selecteren

U selecteert een bepaalde montageplaats in de schakelkast met behulp van de schakelkastselectie.

Voorwaarden

  • U hebt in de zoek- en filterbalk van de verbindingslijst op de knop geklikt of gedrukt, zodat de lijst van het dialoogvenster Schakelkastselectie is geopend.
  • Het dialoogvenster bevat minimaal een schakelkast waarvoor een of meerdere montageplaatsen zijn gedefinieerd. Dit wordt aangeduid door het symbool voor het schakelkastkenmerk.

Werkwijze

  1. Klik of druk op het symbool voor het gewenste schakelkastkenmerk.
  2. De lijst wordt onder het schakelkastkenmerk uitgebreid met de lijst van de montageplaatsen.
  3. Selecteer in deze lijst de gewenste montageplaats.
  4. De knop voor de schakelkastselectie wordt rood omkaderd weergegeven ().
  5. De geselecteerde montageplaats wordt rood gemarkeerd (bijvoorbeeld ).

Lijstinvoeren en de betekenis ervan:

<Montageplaatscode>

Hiermee selecteert u een bepaalde montageplaats in de schakelkast.

  • In de verbindingslijst worden alle routeringsverbindingen weergegeven waarvan de bron- en doelaansluitingen zich binnen de geselecteerde montageplaats bevinden.
  1. In de 3D-weergave wordt de montageopbouw van de geselecteerde montageplaats weergegeven. Daarbij worden alleen de routeringsverbindingen weergegeven, waarvan de bron- en doelaansluitingen zich binnen de geselecteerde montageplaats bevinden.

Alle montageplaatsoverschrijdende routeringsverbindingen

Hiermee selecteert u alle in de schakelkast opgenomen montageplaatsen.

  1. In de verbindingslijst worden alleen de routeringsverbindingen weergegeven, waarvan de bron- en doelaansluitingen zich in verschillende montageplaatsen bevinden.
  2. In de 3D-weergave worden de montageopbouwconstructies van alle montageplaatsen van de schakelkast weergegeven. Daarbij worden de routeringsverbindingen weergegeven, waarvan de bron- en doelaansluitingen zich in verschillende montageplaatsen bevinden.

Opmerking

De knop is niet activeerbaar wanneer u het verbindingstype "Kabel" hebt geselecteerd.

Filter bij de schakelkastselectie gebruiken

Om schakelkasten en montageplaatsen te selecteren, is in het dialoogvenster Schakelkastselectie ook het veld Filter beschikbaar.

Werkwijze

  1. Voer een tekenreeks in het veld in, die onderdeel is van een schakelkastkenmerk of van een montageplaatscode.
  • Het filter wordt gebruikt. De weergave van de schakelkasten en montageplaatsen in de lijst van het dialoogvenster wordt gereduceerd tot die invoeren die overeenkomen met de filterwaarde.
  1. Wanneer u het filter wilt verwijderen, verwijdert u de waarde die in het filterveld is ingevoerd.
