Selecionar espaços de layout, painéis e plantas da montagem

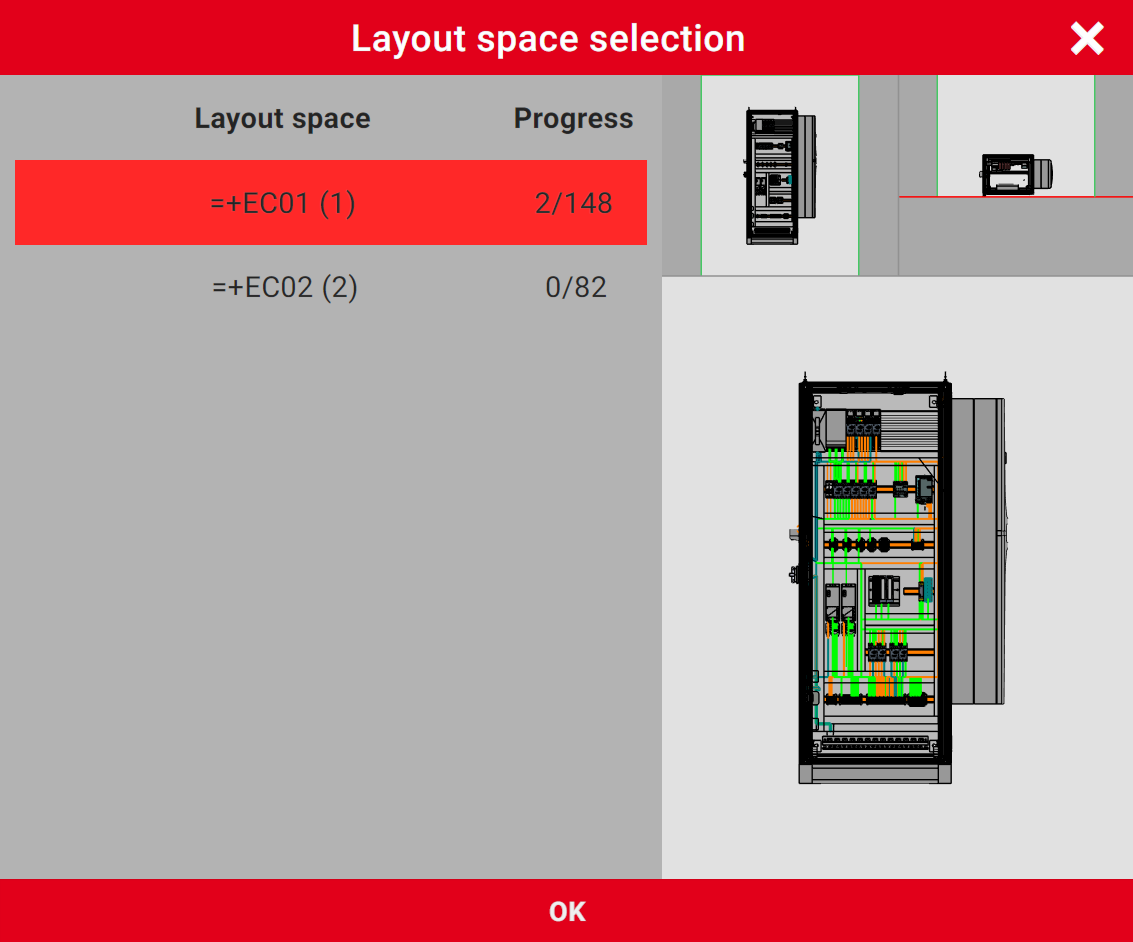

Se um projeto tiver mais de um espaço de layout, a caixa de diálogo Seleção do espaço de layout será exibida depois de abrir ou retomar o projeto. Nesta caixa de diálogo, você pode definir em qual espaço de layout do projeto você deseja editar as conexões roteáveis.

Para cada espaço de layout listado na caixa de diálogo, você receberá informações sobre o respectivo progresso da instalação, mostrando o número de conexões roteáveis já instaladas e o número total de conexões roteáveis existentes.

Antes da seleção final, você pode exibir uma pré-visualização gráfica do espaço de layout na área de exibição à direita da caixa de diálogo, que corresponde àquela da visualização 3D. O fator de zoom e / ou o ângulo de vista no espaço do layout podem ser alterados com o dedo ou com o mouse.

Procedimento

1. Selecione o espaço de layout necessário na lista da caixa de diálogo.
2. Se você quiser obter com antecedência uma imagem detalhada do layout de montagem no espaço do layout, você pode alterar na pré-visualização, com movimentos do mouse ou dos dedos, o fator de zoom e / ou o ângulo de vista.
3. Confirme a seleção com [OK].
4. A lista de conexão do espaço de layout selecionado é aberta para edição.
5. O layout de montagem do espaço de layout selecionado é exibido na visualização 3D.

Condições

• Você selecionou o espaço do layout desejado com um layout de montagem.
• O espaço do layout contém conexões do tipo "Fio (condutor único)", "Ponte do fio" ou "Mangueira".
• Nos posicionamentos das peças, as propriedades Planta da montagem (descritiva) (ID 20024) e Planta da montagem (descritiva e junta) (ID 36003) são preenchidas no EPLAN Pro Panel com valores para a edição de plantas de montagem.

Procedimento

1. Clique ou toque no botão à esquerda da barra de pesquisa e de filtragem da lista de conexão para a seleção de painel.
2. Na lista da caixa de diálogo Seleção de painel, marque o identificador do painel desejado.
3. O botão para a seleção de painel fica com uma borda vermelha ().
4. O identificador do painel selecionado é marcado em vermelho (por exemplo, ).

Entradas da lista e seu significado:

<Identificação de painel>	Use isso para selecionar um painel específico no espaço de layout. A lista de conexão exibe todas as conexões roteáveis cujos pontos de conexão da fonte ou do alvo estão dentro do painel selecionado. O layout de montagem do painel selecionado é exibido na visualização 3D. Assim só são representadas as conexões roteáveis cujos pontos de conexão da fonte e do alvo estão dentro do painel selecionado.
Tudo	Selecione por aqui todos os painéis contidos no espaço de layout. Na lista de conexão, são exibidas todas as conexões roteáveis de todos os painéis. Na visualização 3D, são exibidos os layouts de montagem e as conexões roteáveis de todos os painéis.
Todas as conexões roteáveis entre painéis	Selecione por aqui todos os painéis contidos no espaço de layout. Em contraste com a opção Tudo, são exibidas na lista de conexão somente as conexões roteáveis cujos pontos de conexão da fonte e do alvo estão localizados em diferentes painéis. Na visualização 3D, são exibidos os layouts de montagem de todos os painéis. Assim só são representadas as conexões roteáveis cujos pontos de conexão da fonte e do alvo estão localizados em diferentes painéis.

Selecionar plantas da montagem

Você pode selecionar uma planta da montagem específica no painel usando a seleção de painel.

Condições

• Você clicou ou tocou no botão barra de pesquisa e de filtragem da lista de conexão para que a lista da caixa de diálogo Seleção de painel esteja aberta.
• Pelo menos um painel está listado na caixa de diálogo para a qual uma ou mais plantas da montagem estão definidas. Isso é indicado pelo símbolo na frente do identificador do painel.

Procedimento

1. Clique ou toque no símbolo na frente do identificador do painel desejado.
2. A lista é ampliada para incluir a lista de plantas de montagem abaixo do identificador do painel.
2. Selecione a planta de montagem desejada nessa lista.
3. O botão para a seleção de painel fica com uma borda vermelha ().
4. A planta de montagem selecionada é marcada em vermelho (por exemplo, ).

Entradas da lista e seu significado:

<Designação da planta da montagem>

Use esta opção para selecionar uma planta da montagem específica no painel. A lista de conexão exibe todas as conexões roteáveis cujos pontos de conexão da fonte e do alvo estão dentro da planta da montagem selecionada. O layout de montagem da planta da montagem selecionada é exibido na visualização 3D. Assim só são representadas as conexões roteáveis cujos pontos de conexão da fonte e do alvo estão dentro da planta da montagem selecionada.

Todas as conexões roteáveis entre plantas de montagem

Selecione por aqui todas as plantas de montagem contidas no painel. A lista de conexão exibe somente as conexões roteáveis cujos pontos de conexão da fonte e do alvo estão localizados em diferentes plantas da montagem. Na visualização 3D, são exibidos os layouts de montagem de todas as plantas da montagem dentro do painel. Assim são representadas as conexões roteáveis cujos pontos de conexão da fonte e do alvo estão localizados em diferentes plantas da montagem.

Usar filtro na seleção de painel

Os painéis e as plantas da montagem também podem ser selecionados por meio do campo Filtro, na caixa de diálogo Seleção de painel.

Procedimento

1. No campo, insira uma sequência de caracteres que faça parte do identificador do painel ou da designação da planta da montagem.

• O filtro é aplicado. A exibição dos painéis e das plantas da montagem na lista da caixa de diálogo é então reduzida às entradas às quais o valor do filtro se encaixa.

2. Se você quiser excluir o filtro, remova o valor digitado no campo de filtro.
