Таблица соединений: основные положения

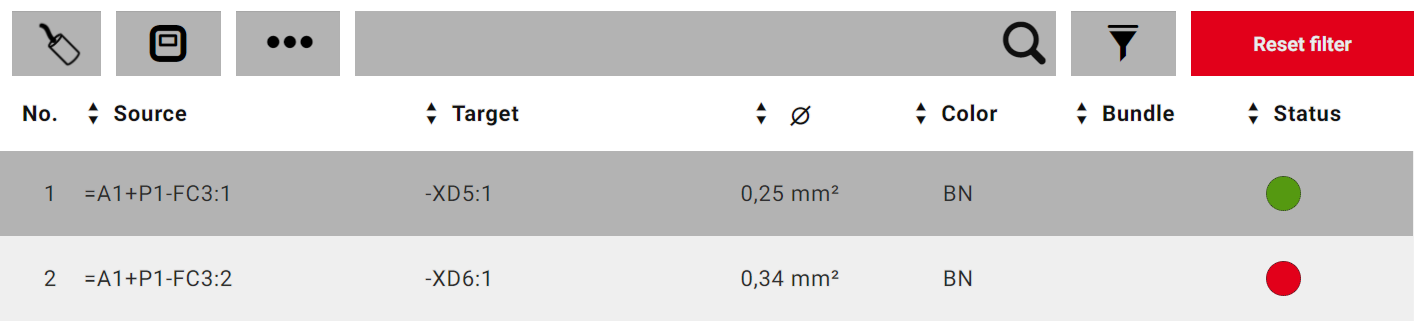

Таблица соединений является центральным окном приложения и базой для установочных работ. В таблице соединений, имеющей табличную структуру, после открытия или продолжения проекта и выбора требуемого пространства листа предлагаются доступные в проекте маршрутизируемые соединения для обработки статуса установки. При этом свойства маршрутизируемых соединений используются в качестве заголовков столбцов таблицы.

Если файл проекта типа *.EPDZ был загружен с трехмерным чертежом монтажных поверхностей, исходя из структуры проекта, маршрутизируемые соединения могут отображаться в зависимости от выбранного вида соединения, пространства листа, электрошкафа или места монтажа.

С помощью таблицы соединений в выбранном пространстве листа и в 3-мерном виде можно также отобразить положение выводов устройств для каждого маршрутизируемого соединения.

Столбцы таблицы соединений

За исключением вида соединения Кабель, количество и последовательность столбцов, отображаемых в заголовке таблицы соединений, могут быть изменены по определению пользователя. Эта возможность конфигурации предлагается в разделе Настройки приложения.

Если выбрать тип Провод (одиночная жила), Проволочная перемычка или Шланг либо соединения кабеля, в таблице соединений будут доступны следующие свойства соединения в виде столбцов:

Столбец

Описание

№

показывает непрерывный номер строки.

Цель / источник

Отображает обозначение устройства, включая обозначение вывода устройства функционального элемента, являющееся источником / целью соединения. Слишком длинные обозначения устройств переносятся, если их невозможно отобразить в одной строке.

Замечание

Если обозначение устройства цели содержит тот же структурный идентификатор, что и источник, часть обозначения устройства, которая совпадает с источником, не отображается.

Обозначение

Указывает обозначение маршрутизируемого соединения.

Æ

Указывает поперечное сечение или диаметр маршрутизируемого соединения.

Длина

Указывает длину маршрутизируемого соединения.
Цвет

Указывает цвет маршрутизируемого соединения.

Объединенные проводаПредварительная сортировка маршрутизированных проводов перед сборкой. Провода, подлежащие последовательной или параллельной маршрутизации, организационно объединяются и подготавливаются к разводке в качестве маркированных объединенных проводов.

Отображает принадлежность маршрутизируемого соединения к определенным объединенным проводам.

Цепь

Указывает, является ли маршрутизируемое соединение элементом шлейфа. Вместо свойства Объединенные провода отображается свойство Цепь, если в настройках представления списка выбран параметр ШлейфШлейф представляет собой список выводов устройства, которые соединены в ряд попарно друг с другом..

Трасса маршрутизации

Указывает полные обозначения устройств для кабельных каналов, через которые проходит маршрутизируемое соединение.

Статус

Отображает статус установки маршрутизируемого соединения в виде цветной точки. Возможные статусы:

Маршрутизируемое соединение не установлено.
Маршрутизируемое соединение полностью установлено.
Маршрутизируемое соединение частично установлено.
Маршрутизируемое соединение необходимо удалить.
Маршрутизируемое соединение убирается.
Маршрутизируемое соединение заблокировано для обработки.

Замечания

  • Столбцы № и Статус являются фиксированными элементами таблицы соединений и не могут быть удалены при конфигурации столбцов для таблицы соединений в настройках!
  • Кроме того, обратите внимание, что с определенной пользователем конфигурацией столбцов всегда может отображаться только определенное количество столбцов.

Если выбраны соединения типа Кабель, в дополнение к текущему номеру и статусу в таблице соединений доступны следующие свойства соединения в виде столбцов:

Столбец

Описание

Соединения

Отображает количество кабельных соединений (жил кабеля), содержащихся в кабеле.

ОУ кабеля

Отображает полное обозначение устройства кабеля.

Тип кабеля

Указывает тип кабеля.

Длина

Указывает длину маршрутизируемого кабеля.

Возможности сортировки

В заголовке таблицы соединений в каждом столбце, за исключением столбца №, доступны кнопки со стрелками, с помощью которых можно применить сортировку для каждого свойства соединения в отношении отображаемых значений свойств.

Возможности поиска и фильтра

Отображение таблицы соединений можно уменьшить до определенных маршрутизируемых соединений. Для этого над заголовком таблицы соединений имеется строка поиска и фильтрации.

В строке поиска и фильтрации можно ограничить отображение таблицы соединений до определенных видов соединений или электрошкафов в пространстве листа. Кроме того, вы можете использовать строку поиска и фильтрации в проекте для поиска и/или фильтрации значений определенных свойств маршрутизируемых соединений.

Замечание

Строка поиска и фильтрации доступна, только если установлен режим установки Отдельно.

Выбор видов соединений

Начиная с версии 2.9 EPLAN Smart Wiring поддерживает следующие виды соединений, если они доступны в выбранном пространстве листа проекта:

  • Провода (одиночные жилы)
  • Кабели
  • Проволочные перемычки
  • Шланги.

Выбор осуществляется с помощью кнопки, находящейся в крайней левой части строки поиска и фильтрации. Следующие символы доступны для вида соединения, выбранного в данный момент в таблице соединений:

Провод (одиночная жила)

Кабель

Проволочная перемычка

Шланг.

Замечание

Если выбранное пространство листа в проекте содержит только маршрутизируемые соединения одного вида соединения, кнопка выделяется серым цветом и становится недоступной.

Выбор электрошкафа

Если в открытом или продолженном проекте имеются пространства листа с несколькими электрошкафами, с помощью кнопки в таблице соединений можно отобразить только маршрутизируемые соединения выбранного электрошкафа. Подробную информацию можно найти на странице справки Выбор пространств листа, электрошкафов и мест монтажа.

Свойства соединения, учитываемые при поиске и фильтрации

Если в таблице соединений выбран вид соединения Провод (одиночная жила), Проволочная перемычка или Шланг, при поиске учитываются такие свойства соединения:

  • Источник (обозначение устройства)
  • Цель (обозначение устройства)
  • Обозначение (обозначение соединения)
  • Æ = Поперечное сечение / диаметр
  • Номер объединенных проводов / Номер шлейфа и Индекс шлейфа
  • Примечание*
  • Тип провода (тип жилы) / тип шланга*.

Если выбран вид соединения Кабель, при поиске учитываются такие свойства соединения:

  • ОУ кабеля
  • Тип кабеля
  • Примечание*.

Если в таблице соединений выбран вид соединения Провод (одиночная жила), Проволочная перемычка или Шланг, при фильтрации учитываются такие свойства соединения:

  • Æ = Поперечное сечение / диаметр
  • Цвет
  • Объединенные провода или Цепь (в зависимости от того, выбран ли в настройках представления в виде списка параметр Шлейф)
  • Трасса маршрутизации
  • Статус.

Если выбран вид соединения Кабель, при фильтрации учитываются такие свойства соединения:

  • Тип кабеля
  • Статус.

Замечания

  • Обратите внимание, что если в таблице соединений выбран вид соединения "Кабель", поиск и/или фильтрация свойств соединения для отдельных кабельных соединений (жил кабеля) невозможны.
  • Поиск и фильтрация свойств соединения, помеченных символом *, возможны, только если они сохранены в файле проекта типа *.EPDZ. Эти свойства доступны только в подробном виде данных.

ЗакрытоСортировка маршрутизируемых соединений

Условия

  • Вы открыли или продолжили проект типа *.EPDZ, *.XLS / *.XLSX.
  • Вы выбрали пространство листа, электрошкаф в пространстве листа или место монтажа в электрошкафу. (Требуется только для проектов типа *.EPDZ.)

Порядок действий

  1. В заголовке таблицы соединений несколько раз щелкните или нажмите кнопку со стрелкой в столбце перед нужным свойством и определите, как будут отсортированы маршрутизируемые соединения по отношению к отображаемым значениям.
  2. Состояние кнопки со стрелкой меняется и задает такую сортировку:

    3. Состояние

    Сортировка

    Алфав.-цифров. в восх. порядке

    Алфав.-цифров. в нисх. порядке

    В заданном порядке

Замечание

Маршрутизируемые соединения можно сортировать по значениям нескольких свойств.

ЗакрытоВыбрать вид соединения

Условия

  • Вы открыли или продолжили проект типа *.EPDZ.
  • Вы выбрали пространство листа, электрошкаф в пространстве листа и/или место монтажа в электрошкафу.
  • В качестве режима установки установлена опция "Отдельно".
  • Выбранное пространство листа содержит маршрутизируемые соединения не менее двух различных видов соединений.

Порядок действий

  1. Нажмите кнопку в крайней левой части строки панели поиска и фильтрации. (Например, нажмите , если в таблице соединений в настоящий момент отображаются провода (одиночные жилы).)
  2. В открывшемся меню выберите пункт с нужным видом соединения. (Например, выберите вид соединения "Проволочная перемычка".)
  • После этого в таблице соединений отобразятся маршрутизируемые соединения только для выбранного вида соединения.
  • Символ кнопки меняется в зависимости от вашего выбора. (Например, отображается символ для вида соединения "Проволочная перемычка" .)

    • ЗакрытоПоиск маршрутизируемых соединений

    Условия

    • Вы открыли или продолжили проект типа *.EPDZ, *.XLS / *.XLSX.
    • Вы выбрали пространство листа, электрошкаф в пространстве листа или место монтажа в электрошкафу. (Требуется только для проектов типа *.EPDZ.)
    • В качестве режима установки установлена опция "Отдельно".

    Порядок действий

    1. В строке поиска и фильтрации в поле ввода с символом в виде увеличительного стекла внесите нужный поисковый запрос.
    2. Нажмите на значок в виде увеличительного стекла.
  • Начинается процесс поиска.
  • В поле ввода для поиска вместо значка в виде увеличительного стекла появляется символ X.
  • В таблице соединений отображаются только те найденные записи списка, которые соответствуют искомому понятию и режиму поиска.
  • Если введенное искомое понятие уникально, автоматически откроется подробный вид данных для обработки найденного маршрутизируемого соединения.
    1. Если нужно выполнить поиск маршрутизируемых соединений по исходным и целевым выводам устройств, используйте кнопку слева от поля ввода, чтобы определить режим поиска, несколько раз подряд нажав ее.
    2. Состояние кнопки меняется и влияет на поиск в таблице соединений следующим образом:

      3. Состояние

      Результат поиска

      Учитываются только обозначения устройств источника.

      Учитываются только обозначения устройств цели.

      Учитываются все свойства маршрутизируемых соединений, включая обозначения устройств источника и цели. Это настройка по умолчанию для поиска.

    ЗакрытоУдаление записей для поиска

    Условия

    • Вы выполнили поиск в таблице соединений.
    • В строке поиска и фильтрации таблицы соединений в поле ввода с символом в виде увеличительного стекла введен термин.

    Порядок действий

    1. Нажмите символ X или кнопку [Удалить фильтр].
    2. Искомое понятие удаляется.
    3. В поле ввода снова отображается значок в виде увеличительного стекла.
    4. Таблица соединений отображается в исходном состоянии.

    Замечание

    Если определены один или несколько фильтров, настройки фильтра сохраняются после удаления искомого понятия.

    ЗакрытоФильтрация маршрутизируемых соединений

    Условия

    • Вы открыли или продолжили проект типа *.EPDZ, *.XLS / *.XLSX.
    • Вы выбрали пространство листа, электрошкаф в пространстве листа или место монтажа в электрошкафу. (Требуется только для проектов типа *.EPDZ.)
    • В качестве режима установки установлена опция "Отдельно".

    Порядок действий

    1. Нажмите кнопку в строке поиска и фильтрации таблицы соединений.
    2. Активируется режим фильтрации, и кнопка меняет цвет ().
    3. Вместо кнопок со стрелками на всех свойствах соединения, к которым можно применить фильтр, появятся маленькие символы фильтра ().
    4. Нажмите столбец с нужным свойством соединения в заголовке таблицы соединений.
    5. Под столбцом откроется список со всеми доступными значениями фильтра.
    6. Запись Все выделена красным.

    ЗакрытоПример

    Раскрытый список со значениями фильтра для свойства Æ (Поперечное сечение / диаметр)

    1. Нажмите значение, которое требуется отфильтровать.
    2. Столбец со свойством соединения обводится красной рамкой.
    3. Фильтр применяется сразу, и отображение таблицы соединений соответственно уменьшается до маршрутизируемых соединений, для которых подходит значение фильтра.
    4. Если выбранное значение фильтра уникально, автоматически открывается подробный вид данных найденного маршрутизируемого соединения для обработки.
    5. Если нужно отфильтровать по другому значению свойства соединения, нажмите столбец еще раз, а затем выберите значение Все в раскрывающемся списке.
    6. Теперь фильтр влияет на все значения свойства; количество маршрутизируемых соединений в таблице соединений корректируется в соответствии с настройками.
    7. Нажмите столбец еще раз и выберите значение фильтра из раскрывающегося списка.
    8. При необходимости определите фильтры для других свойств.

    Замечание

    Все фильтры можно применять в комбинации. При этом отображаемые записи списка будут динамически меняться в соответствии с выбранным значением фильтра. Кроме того, функции сортировки, поиска и фильтрации в таблице соединений можно комбинировать.

    ЗакрытоУдалить фильтры и деактивировать режим фильтрации

    Условия

    Вы активировали режим фильтрации и определили фильтры для одного или нескольких свойств соединения в заголовке таблицы соединений.

    Порядок действий

    1. Нажмите кнопку [Удалить фильтр] на панели поиска и фильтрации.
    2. Все фильтры удаляются одновременно, при этом режим фильтрации остается активным для дальнейших настроек фильтра.
    3. Таблица соединений снова отображается неотфильтрованной
    4. Если нужно деактивировать режим фильтрации, нажмите кнопку .
    5. Кнопка поменяет свой цвет ().

    Замечание

    Отдельный фильтр можно удалить, нажав выделенный красным цветом столбец соответствующего свойства соединения в заголовке, а затем выбрав значение Все из раскрывающегося списка.

    ЗакрытоУстановка местоположения маршрутизируемых соединений в 3-мерном виде

    Условия

    • Вы открыли или продолжили проект типа *.EPDZ.
    • Вы выбрали пространство листа, электрошкаф в пространстве листа или место монтажа в электрошкафу.

    Порядок действий

    1. Выделите в таблице соединений любое маршрутизируемое соединение.
    2. В 3-мерном виде отображается положение вывода устройства и весь профиль выделенного маршрутизируемого соединения на чертеже монтажных поверхностей выбранного пространства листа.
