Neden
Devre şemasına, erkek pin ve dişi pin gösterimi ayrı olan bir geçme bağlantı yerleştirdiniz. Erkek pinler ve dişi pinler için bir direkt bağlantı noktası ile birlikte uygun bir sembol kullanılmış. Burada elde edilen ve bir direkt bağlantı ile bir erkek pin arasındaki mesafe büyük olduğunda devre şemasında otomatik bağlantı çizgisi olarak görünen direkt bağlantıda, en azından başka bir erkek pin bir dişi pine veya en azından başka bir dişi pin bir erkek pine bağlanmış.

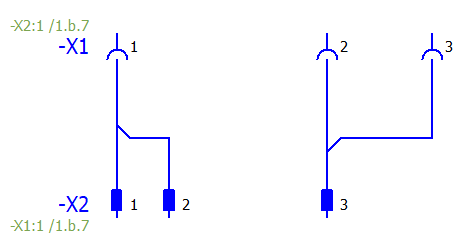

Örnek:-X2 fişinin erkek pinleri ile -X1 fişinin dişi pinleri arasında bir direkt bağlantı mevcut. Bu sırada, -X2:1 ve -X2:2 erkek pinleri, bir T parça üzerinden -X1:1 dişi pine bağlıdır. Ayrıca -X1:2 ve -X1:3 dişi pinleri bir T parça üzerinden -X2:3 erkek pine bağlıdır. Her iki durum için de hata mesajı yayınlanır.
Çözüm
- Direkt bağlantı üzerinden sadece bir erkek pin fişin bir dişi pinine bağlı olacak ve bu sayede benzersiz bir erkek pin / dişi pin kontak çifti olacak şekilde fazlalık pinleri silin.
- Bağlantıları güncelleyin.
- Gerekirse yeni bir hata denetimi başlatın.
