选择布局空间、箱柜和装配地点

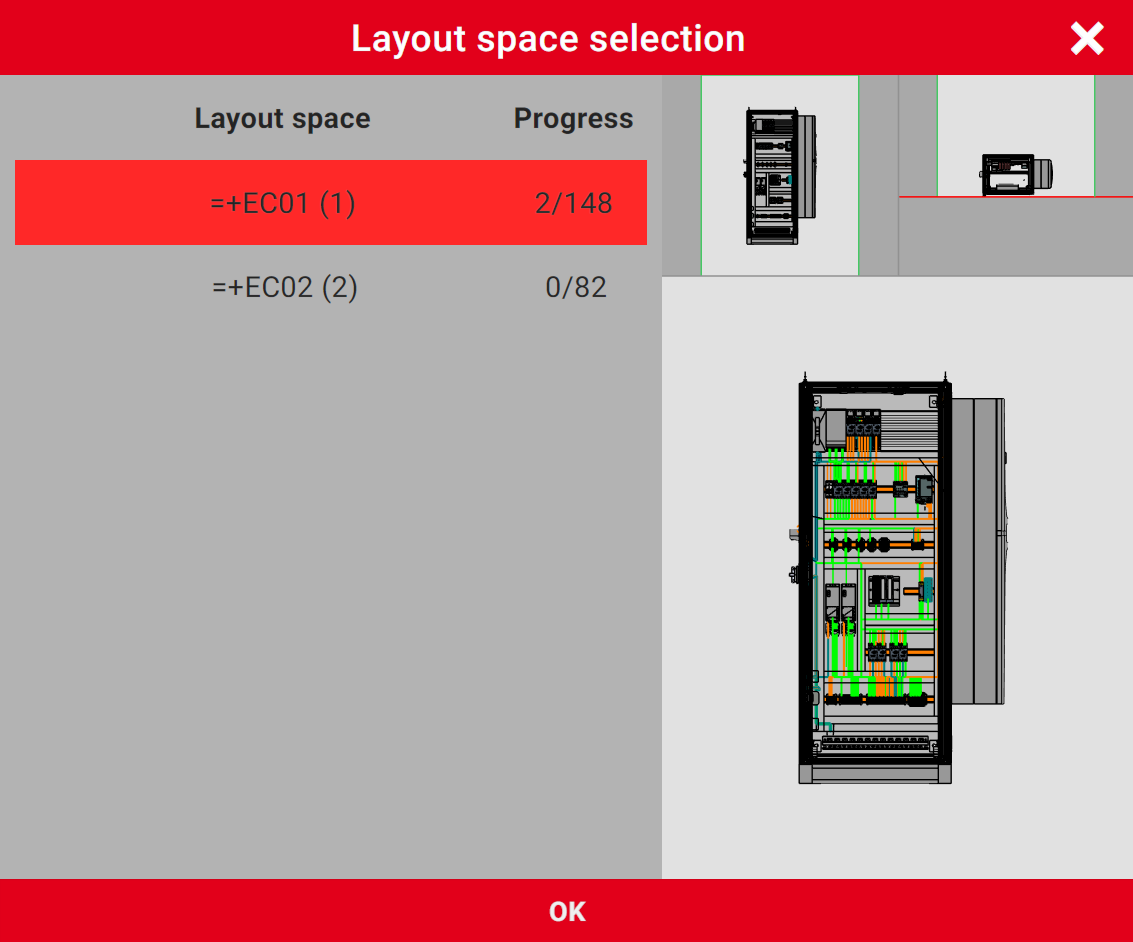

如果一个项目具有多个布局空间，则在打开或继续该项目后将显示布局空间选择对话框。在此对话框中可指定要在项目的哪个布局空间中编辑待布线的连接。

对于该对话框中列出的每个布局空间，您将获得关于相应安装进度的信息，其中会显示已安装待布线的连接数量以及现有的待布线的连接总数。

在执行最终选择之前，可以在对话框的右侧显示区域中显示布局空间的图形预览，与 3D 视图的显示区域相对应。可通过手指或鼠标操作改变布局空间的缩放系数和 / 或视角。

操作方法

1. 在对话框的列表中标记所需的布局空间。
2. 如果要事先获得布局空间内安装布局的详细图片，则请通过鼠标或手指的移动在预览中更改缩放系数和 / 或视角。
3. 用 [确定] 确认选择。
4. 打开所选布局空间的连接列表以进行编辑。
5. 在 3D 视图中显示所选布局空间的安装布局。

前提条件

• 已选择所需的布局空间和安装布局。
• 布局空间包含"导线（单根芯线）"、"接线式跳线"或"管道"类型的连接。
• 在 EPLAN Pro Panel 中的部件放置上，装配地点(描述性) (ID 20024) 和装配地点(描述性和共同) (ID 36003) 属性已填充值，以便编辑装配地点。

操作方法

1. 在连接列表的搜索和筛选栏左侧单击或点击用于箱柜选择的按钮 。
2. 在箱柜选择对话框的列表中选中所需箱柜标识。
3. 箱柜选择按钮用红框显示 ()。
4. 选中的箱柜标识将被标记为红色（例如 ）。

列表记录及其含义：

<箱柜标记>	据此选择布局空间内一个特定的箱柜。 连接列表中显示源和目标连接点在所选箱柜内的所有待布线的连接。 3D 视图中显示所选箱柜的安装布局。此时仅显示其源连接点和目标连接点位于所选箱柜内的待布线的连接。
全部	据此选择包含在布局空间内的全部箱柜。 连接列表中显示全部箱柜的所有待布线的连接。 3D 视图中显示全部箱柜的安装布局和待布线的连接。
全部箱柜间待布线的连接	据此选择包含在布局空间内的全部箱柜。 与全部选项相反，在连接列表中仅显示其源连接点和目标连接点位于不同箱柜中的待布线的连接。 3D 视图中显示全部箱柜的安装布局。此时仅显示其源连接点和目标连接点位于不同箱柜中的待布线的连接。

选择装配地点

借助箱柜选择在箱柜中选择特定的装配地点。

前提条件

• 已在连接列表的搜索和筛选栏中点击按钮 ，以便打开箱柜选择对话框的列表。
• 在该对话框中至少列出了一个已为其定义一个或多个装配地点的箱柜。这会通过箱柜标识前的符号 标记出来。

操作方法

1. 点击所需箱柜标识前的符号 。
2. 将箱柜标识下方的列表扩展为装配地点的列表。
2. 在该列表中选择所需的装配地点。
3. 箱柜选择按钮用红框显示 ()。
4. 选中的装配地点将被标记为红色（例如 ）。

列表记录及其含义：

<装配地点名称>	由此在箱柜中选择特定的装配地点。 在连接列表中将显示其源连接点和目标连接点位于所选装配地点内的所有待布线的连接。 在 3D 视图中显示所选装配地点的安装布局。此时仅显示其源连接点和目标连接点位于所选装配地点内的待布线的连接。
全部安装现场待布线的连接	据此选择包含在箱柜内的全部装配地点。 在连接列表中仅显示其源连接点和目标连接点位于不同装配地点的待布线的连接。 在 3D 视图中显示箱柜内全部装配地点的安装结构。此时显示其源连接点和目标连接点位于不同装配地点的待布线的连接。

在选择箱柜时使用筛选器

为了选择箱柜和装配地点，在箱柜选择对话框中还可使用筛选器框。

操作方法

1. 在此框中录入是箱柜标识或装配地点名称的一部分的字符串。

• 应用筛选器。对话框列表中箱柜和装配地点的显示被相应地缩减为与筛选值相匹配的记录。

2. 如果要删除筛选器，则请移除在筛选框中录入的值。
