原因
已把分别显示公插针和母插针的插头连接放置于原理图中。在公插针和母插针上使用了带有直接连接点的相应符号。在由此生成的直接连接上（母插针和公插针之间的距离较大时，直接连接在原理图中以图形方式显示为自动连接线），至少一个其他公插针与母插针相连或至少一个其他母插针与公插针相连。

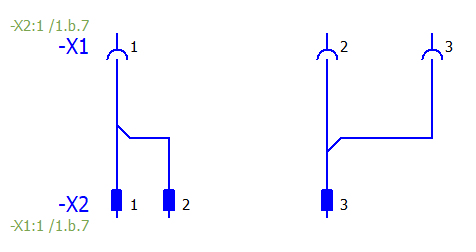

例如：公插针 -X2 和母插针 -X1 之间存在直接连接。两个公插针 -X2:1 和 -X2:2 通过 T 节点与母插针 -X1:1 相连。此外，两个母插针 -X1:2 和 -X1:3 通过 T 节点与公插针 -X2:3 相连。在两种情况下都会输出错误消息。
解决方法
- 删除多余的插针，确保仅一个公插针通过直接连接与一个母插针相连，从而创建唯一的公插针/母插针对。
- 请更新连接。
- 在需要时开始新的项目检查。
