Ez a funkció csak meghatározott moduláris csomagokban érhető el. Információ / Szerzői jog

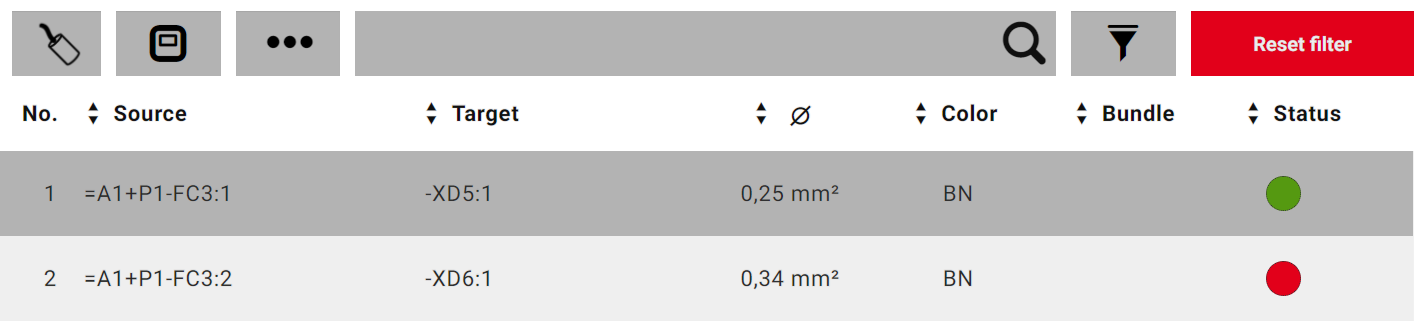

A csatlakozólista az alkalmazás középső ablaka, amely a telepítési munkák alapját képezi. A táblázatos kialakítású csatlakozólistában a projekt megnyitását vagy folytatását és a kívánt layout tér kiválasztását követően szerkesztheti a projektben található lefektetési csatlakozások telepítési állapotát. Emellett a lefektetési csatlakozások tulajdonságai a lista oszlopfelirataiként szolgálnak.
Ha betöltött egy *.EPDZ típusú projektfájlt egy 3D szerelési térrel, akkor a projekt felépítésétől függően a lefektetési csatlakozásokat a kiválasztott csatlakozástípusnak, layout térnek, kapcsolószekrénynek vagy szerelési helynek megfelelően jeleníthetők meg.
A csatlakozólistából kiindulva ezenkívül lehetőség van minden lefektetési csatlakozás esetében a csatlakozási szituáció megjelenítésére a 3D-nézetben kiválasztott layout térben.
A csatlakozólista oszlopai
A Kábel csatlakozófajta kivételével a csatlakozólista megjelenített oszlopainak számát és sorrendjét a felhasználó megváltoztathatja. Ez a konfigurációs lehetőséget a program az alkalmazás beállításaiban ajánlja fel.
Ha Huzal (egyes szál), Huzalátkötés vagy Tömlő típusú csatlakozásokat választott, vagy ha egy kábel csatlakozóit választotta ki, akkor a csatlakozólistában oszlopokként összességében a következő csatlakozótulajdonságok állnak rendelkezésre:
Oszlop |
Leírás |
---|---|
Sz. |
Folyamatos sorszámozást jelenít meg. |
Forrás/cél |
Megmutatja a tervjelet, beleértve az alkatrész csatlakozópont-megnevezését, a csatlakozó forrását és célját. A túl hosszú tervjeleket a rendszer megtöri, amennyiben azok egy sorban nem jeleníthetők meg. MegjegyzésAmennyiben a cél tervjele ugyanazt a szerkezetazonosítót tartalmazza, mint a forrás, a tervjelnek a forrással azonos része nem jelenik meg. |
Megnevezés |
Megadja a lefektetési csatlakozás csatlakozómegnevezését. |
Æ |
A lefektetési csatlakozás keresztmetszetét vagy átmérőjét adja meg. |
Hossz |
Megadja a lefektetési csatlakozás hosszát. |
Szín |
Megadja a lefektetési csatlakozás színét. |
Megjeleníti a lefektetési csatlakozás egy adott vezetékköteghez tartozását. |
|
Lánc |
Megadja, hogy a lefektetési csatlakozás része-e egy eszterláncnak. A Lánc tulajdonság jelenik meg a Vezetékköteg tulajdonság helyett, amennyiben a listaábrázolás beállításaiban kiválasztotta az EszterláncEgy eszterlánc olyan csatlakozópontok listája, amelyek egymás után párosával lesznek összekötve. opciót. |
Lefektetési út |
Megadja annak a huzalcsatornának a teljes tervjelét, amelyen keresztül a lefektetési csatlakozás halad. |
Állapot |
Színes pont formájában jeleníti meg a lefektetési csatlakozás telepítési állapotát. A következő állapotok különböztethetők meg: |
Megjegyzés
- A Sz. és Állapot oszlopok a csatlakozólista állandó alkotórészei, és a csatlakozólista oszlopkonfigurációja során a beállításokban nem távolíthatók el!
- Vegye figyelembe azt is, hogy az oszlopok felhasználó által definiált konfigurációjakor csak egy meghatározott számú oszlop ábrázolható.
Ha Kábel típusú csatlakozókat választott, akkor a folyószám és az állapot mellett oszlopokként a csatlakozólistában még a következő csatlakozótulajdonságok állnak rendelkezésre:
Oszlop |
Leírás |
---|---|
Csatlakozók |
Megadja a kábelben található kábelcsatlakozók (kábelerek) számát. |
Kábeltervjel |
A kábel teljes tervjelét mutatja. |
Kábeltípus |
Megadja a kábeltípust. |
Hossz |
Megadja a lerakni kívánt kábel hosszát. |
Csoportosítási lehetőségek
A csatlakozólista fejlécében a Sz. oszlop kivételével minden oszlopban nyílikonok találhatók, amelynek segítségével valamennyi csatlakozótulajdonsághoz rendezhetők a megjelenített tulajdonságértékek.
Keresési és szűrési lehetőségek
A csatlakozólista megjelenítése szűkíthető meghatározott lefektetési csatlakozásokra. Ebből a célból a csatlakozólista fejléce felett egy kereső- és szűrősor található.
A kereső- és szűrősorban lehetőség van a csatlakozólista megjelenítését meghatározott csatlakozótípusokra vagy a layout térben lévő kapcsolószekrényekre szűkíteni. Ezenkívül a kereső- és szűrősorral a projektben a lefektetési csatlakozások meghatározott tulajdonságainak értékei szerint is lehet keresni és / vagy szűrni.
Megjegyzés
A kereső- és szűrősor csak akkor áll rendelkezésre, ha az Egyenként telepítési mód van beállítva.
Csatlakozótípusok kiválasztása
Az EPLAN Smart Wiring a 2.9 verziótól – amennyiben a projekt kiválasztott layout terében rendelkezésre állnak – a következő csatlakozótípusokat támogatja:
- Huzalok (egyes szálak)
- Kábel
- Huzalátkötések
- Tömlők.
A kiválasztást a kereső- és szűrősorban egészen balra lévő ikonnal hajthatja végre. A csatlakozólistában éppen kiválasztott csatlakozótípushoz a következő szimbólumok állnak rendelkezésre:
Huzal (egyes szál)
Kábel
Huzalátkötés
Tömlő.
Megjegyzés
Ha a projektben a kiválasztott layout tér csak egy csatlakozótípus lefektetési csatlakozásait tartalmazza, akkor az ikon szürke és nem aktiválható.
Kapcsolószekrény-kiválasztás
Ha a megnyitott vagy a folytatott projekt több kapcsolószekrényt tartalmazó layout terekkel rendelkezik, akkor a csatlakozólistában az ikonnal csak a kiválasztott kapcsolószekrény lefektetési csatlakozásai választhatók ki. Részletes információk a Layout terek, kapcsolószekrények és szerelési helyek kiválasztása súgóoldalon találhatók.
Keresés és szűrés közben figyelembe vett csatlakozótulajdonságok
Ha a csatlakozólistában a Huzal (egyes szál), Huzalátkötés vagy Tömlő csatlakozótípus van kiválasztva, akkor keresés közben a következő csatlakozótulajdonságok lesznek figyelembe véve:
- Forrás (tervjel)
- Cél (tervjel)
- Megnevezés (csatlakozómegnevezés)
- Æ = Keresztmetszet / Átmérő
- Vezetékköteg-szám / Eszterláncszám és -index
- Megjegyzés*
- Huzaltípus (Értípus) / Tömlőtípus*.
Ha a Kábel csatlakozótípus van kiválasztva, akkor keresés közben a következő csatlakozótulajdonságok lesznek figyelembe véve:
- Kábeltervjel
- Kábeltípus
- Megjegyzés*.
Ha a csatlakozólistában a Huzal (egyes szál), Huzalátkötés vagy Tömlő csatlakozótípus van kiválasztva, akkor szűrés közben a következő csatlakozótulajdonságok lesznek figyelembe véve:
- Æ = Keresztmetszet / Átmérő
- Szín
- Vezetékköteg vagy Lánc (attól függően, hogy a listanézet beállításaiban kijelölte-e a Eszterlánc opciót)
- Lefektetési út
- Állapot.
Ha a Kábel csatlakozótípus van kiválasztva, akkor szűrés közben a következő csatlakozótulajdonságok lesznek figyelembe véve:
- Kábeltípus
- Állapot.
Megjegyzés
- Vegye figyelembe, hogy ha a csatlakozólistában a "Kábel" csatlakozótípus van kiválasztva, akkor az egyes kábelcsatlakozók (kábelerek) csatlakozótulajdonságai szerint nem lehet keresni és / vagy szűrni.
- Az egy *-gal megjelölt csatlakozótulajdonságok csak akkor kereshetők és szűrhetők, ha azok a *.EPDZ típusú projektfájlban vannak megadva. A tulajdonságok csak a részletes nézetben állnak rendelkezésre.
Lefektetési csatlakozások csoportosítása
Előfeltételek
- Egy *.EPDZ, *.XLS / *.XLSX típusú projektet nyitott meg vagy folytatott.
- Kiválasztott egy layout teret, egy kapcsolószekrényt layout térben vagy egy szerelési helyet kapcsolószekrényben. (Csak *.EPDZ típusú projektek esetén szükséges.)
Eljárás
- Kattintson vagy koppintson többször a csatlakozólista fejlécében az oszlop nyílikonjára a kívánt tulajdonság előtt, majd ezen keresztül határozza meg, hogy a lefektetési csatlakozásokat a megjelenített értékek tekintetében hogyan kell rendezni.
- A nyílikon állapota módosul és a következő csoportosításokat teszi lehetővé:
Állapot |
Rendezés |
---|---|
|
ABC-szerinti növekvő |
|
ABC-szerinti csökkenő |
|
Az előre megadottak szerint |
Megjegyzés
A lefektetési csatlakozások több tulajdonság alapján is csoportosíthatók.
Csatlakozótípus kiválasztása
Előfeltételek
- Megnyitott vagy folytatott egy *.EPDZ típusú projektet.
- Kiválasztott egy layout teret, egy kapcsolószekrényt layout térben és / vagy egy szerelési helyet egy kapcsolószekrényben.
- Telepítési módként az "Egyenként" opció van beállítva.
- A kiválasztott layout térben legalább két különböző típusú csatlakozótípus lefektetési csatlakozásai találhatók meg.
Eljárás
- A kereső- és szűrősorban működtesse az egészen balra található ikont. (Kattintson vagy koppintson például az ikonra, ha huzalok (egyes szálak) láthatók éppen a csatlakozólistában.)
- A megjelenő menüben a kívánt csatlakozótípussal válassza ki a kívánt menüpontot. (Válassza ki pl. a "Huzalátkötés" csatlakozótípust.)
Lefektetési csatlakozások keresése
Előfeltételek
- Egy *.EPDZ, *.XLS / *.XLSX típusú projektet nyitott meg vagy folytatott.
- Kiválasztott egy layout teret, egy kapcsolószekrényt layout térben vagy egy szerelési helyet kapcsolószekrényben. (Csak *.EPDZ típusú projektek esetén szükséges.)
- Telepítési módként az "Egyenként" opció van beállítva.
Eljárás
- A kereső- és szűrősorban a nagyítóval jelölt beviteli mezőbe írja be a kívánt keresési kifejezést.
- Kattintson vagy koppintson a nagyítóra.
- Ha forráscsatlakozásra és célcsatlakozásra vonatkozóan szeretne lefektetési csatlakozásokat keresni, akkor a beviteli mezőtől balra elhelyezkedő ikonra többször kattintva vagy koppintva válassza ki a keresési szempontot.
- Az ikon állapota módosul és az alábbiak szerint befolyásolja a csatlakozólistában történő keresést:
Állapot |
Keresési eredmény |
---|---|
|
Csak a forrás tervjelei lesznek figyelembe véve. |
|
Csak a cél tervjelei lesznek figyelembe véve. |
|
A lefektetési csatlakozások minden tulajdonsága figyelembe lesz véve, beleértve a forrás és a cél tervjeleit is. Ez a kereséskor érvényes alapértelmezett beállítás. |
Keresőszó törlése
Előfeltételek
- Keresést végzett a csatlakozólistában.
- A csatlakozólista kereső- és szűrősorában a nagyítóval jelölt beviteli mezőbe írjon be egy fogalmat.
Eljárás
- A beviteli mezőben kattintson vagy koppintson az "X" jelre vagy a [Szűrő törlése] ikonra.
- A keresőszót törli a program.
- A beviteli mezőben ismét a nagyító látható.
- A csatlakozólista ismét a kimeneti állapotban látható.
Megjegyzés
Egy vagy több szűrő meghatározása esetén a keresőszó törését követően is megmaradnak a szűrési beállítások.
Lefektetési csatlakozások szűrése
Előfeltételek
- Egy *.EPDZ, *.XLS / *.XLSX típusú projektet nyitott meg vagy folytatott.
- Kiválasztott egy layout teret, egy kapcsolószekrényt layout térben vagy egy szerelési helyet kapcsolószekrényben. (Csak *.EPDZ típusú projektek esetén szükséges.)
- Telepítési módként az "Egyenként" opció van beállítva.
Eljárás
- A csatlakozólista kereső- és szűrősorában kattintson vagy koppintson az ikonra.
- A szűrő üzemmód aktiválódik, és megváltozik az ikon színjelzése ().
- Minden olyan csatlakozótulajdonságon, amelyen egy szűrőt lehet használni, a nyílikonok helyett kis szűrő szimbólumok jelennek meg ().
- Kattintson vagy koppintson a csatlakozólista fejlécében a kívánt csatlakozótulajdonsággal rendelkező oszlopra.
- Az oszlop alatt legördül egy lista az összes választható szűrőértékkel.
- A Mind bejegyzés pirossal van jelölve.
Példa
Legördülő lista az Æ (Keresztmetszet / Átmérő) tulajdonsághoz
- Kattintson vagy koppintson arra az értékre, amely alapján szűrni szeretne.
- A csatlakozótulajdonsággal rendelkező oszlop piros kerettel látható.
- A szűrő közvetlenül kerül alkalmazásra, és a csatlakozólista megjelenítése a szűrési értéknek megfelelő lefektetési csatlakozásokra korlátozódik.
- Ha a kiválasztott szűrőérték egyértelmű, a megtalált lefektetési csatlakozás részletes nézete automatikusan megnyílik szerkesztésre.
- Ha a csatlakozótulajdonság egy másik értéke szerint kíván szűrni, akkor kattintson vagy koppintson ismét az oszlopra, majd a legördülő listában válassza ki a Mind lehetőséget.
- A szűrő ekkor a tulajdonság minden értékére érvényes, és a beállításnak megfelelően a lefektetési csatlakozások száma a csatlakozólistában megváltozik.
- Kattintson vagy koppintson még egyszer az oszlopra, majd válassza ki a szűrőértéket a legördülő listából.
- Szükség esetén határozzon meg szűrőt a többi tulajdonságra is.
Megjegyzés
A szűrők kombinálva is használhatók. Ebben az esetben a listaelemek megjelenítése minden esetben dinamikusan illeszkedik az előzőleg kiválasztott szűrési értékhez. Ezenkívül a rendező, kereső és szűrő funkciók a csatlakozólistában egymással kombinálva is használhatók.
Szűrő törlése és szűrő üzemmód kikapcsolása
Előfeltételek
Aktiválta a szűrő üzemmódot, és egy vagy több csatlakozótulajdonsághoz a csatlakozólista fejlécében szűrőt határozott meg.
Eljárás
- A kereső- és szűrősorban kattintson vagy koppintson a [Szűrő törlése] ikonra.
- Minden szűrő egyszerre törlésre kerül, ekkor a szűrő üzemmód a további szűrőbeállításokhoz aktív marad.
- A csatlakozólista ismét a szűretlen állapotban látható
- Ha szeretné aktiválni a szűrő üzemmódot, kattintson vagy koppintson az ikonra.
- Az ikon színjelzése megváltozik ().
Megjegyzés
Egy egyedi szűrő úgy törölhető, hogy az érintett csatlakozótulajdonság pirossal jelölt oszlopára kattint a fejlécben, vagy rákoppint és a legördülő listában kiválasztja a Mind értéket.
Lefektetési csatlakozások elhelyezése a 3D-nézetben
Előfeltételek
- Megnyitott vagy folytatott egy *.EPDZ típusú projektet.
- Kiválasztott egy layout teret, egy kapcsolószekrényt layout térben vagy egy szerelési helyet kapcsolószekrényben.
Eljárás
- Jelöljön ki a csatlakozólistában egy tetszőleges lefektetési csatlakozást.
- A 3D-nézetben a csatlakozópont-helyzete és a kijelölt lefektetési csatlakozás teljes alakja a kiválasztott layout tér szerelési terében látható.
