Ez a funkció csak meghatározott moduláris csomagokban érhető el. Információ / Szerzői jog
A beállításokkal az EPLAN Smart Wiring felületét és programjellemzőit a saját igényének és munkamódszerének megfelelően személyre szabhatja. A következő beállítások lehetségesek:
- A négy kínált sémákból kiválaszthatja a felület megjelenítésének kívánt színkombinációját.
- Ha befejezte egy projekt gyártási munkáit, akkor a minőségellenőrzéshez egy ellenőrző üzemmód aktiválható. Ez a mód a csatlakozólistában található valamennyi lefektetési csatlakozás vizsgálati eredményét dokumentálja.
- Ha a gyártási folyamatba a "Rittal Wire Terminal WT" huzalkonfekcionáló automata van integrálva, akkor az EPLAN Smart Wiring megfelelően beigazítható és képesség tehető további gépspecifikus csatlakozási információk importálására.
- Amennyiben a csatlakozók tulajdonságait ki kell nyomtatni kábelcsatlakozók (kábelerek), huzalok (egyes szálak) vagy tömlők feliratozásához, meghatározhatja a nyomtatási adatokat, például a betűméretet és a betűkészletet.
- A kábelek kivételével lehetőség van a csatlakozólista ábrázolásának befolyásolására úgy, hogy a csatlakozótulajdonságok megjelenített oszlopait egy konfigurációs párbeszédablak segítségével úgy állíthatja össze, ahogy a telepítéshez szüksége van rá.
Színséma beállítása
Eljárás
- Válassza ki a Beállítások > Színek menüpontokat.
- Válassza ki a listából a négy rendelkezésre álló színkombináció egyikét.
- Ezt követően a felület azonnal annak megfelelően jelenik meg.
Ellenőrző üzemmód bekapcsolása
Az Ellenőrző üzemmódban az ellenőrzési állapot megadásával dokumentálhatja a telepített huzalozás minőségét.
Előfeltételek
- Megnyitott vagy folytatott egy *.EPDZ típusú projektet.
- A projekt lezárva, vagyis a projekt valamennyi lefektetési csatlakozása "Telepítve" állapotú.
Eljárás
- Válassza a Beállítások > Ellenőrző üzemmódÜzemmód, amely a kapcsolószekrényben lévő összes huzal telepítése után lehetővé teszi annak dokumentálását, hogy a huzalozó által az EPLAN Smart Wiring alkalmazásban az egyes lefektetési csatlakozásokhoz megadott "Telepítve" állapot helyes-e. menüpontokat.
- Válassza ki az Alkalmazás opciót.
- A csatlakozólistában eddig "Telepítve"
jelöléssel ellátott, valamennyi lefektetési csatlakozás "Ellenőrzendő"
állapotú lesz.
Megjegyzés
Ha a projekt csatlakozólistája olyan lefektetési csatlakozásokat tartalmaz, amelyek állapota "Részben telepítve"
vagy "Nincs telepítve"
, azok az ellenőrző üzemmód bekapcsolásakor eltűnnek a csatlakozólistáról.
Telepítési mód beállítása
Ezzel a móddal lehetőség van arra, hogy az EPLAN Smart Wiring alkalmazást beigazítsák a "Rittal Wire Terminal WT" huzalkonfekcionáló automatával végzett gyártási folyamathoz.
Eljárás
- Válassza ki a Beállítások > Telepítési mód menüpontot.
- Válassza ki a Wire Terminal menüopciót.
- A beállítás úgy működik, hogy egy projekt megnyitásakor a kiválasztó párbeszédablak láblécében megjelenik egy kiegészítő "Wire Terminal" fájl betöltése jelölőnégyzet.
- Ezenkívül a Projekt menü kiegészül egy további, "Wire Terminal" fájl betöltése elnevezésű menüponttal.
A további beállítások lehetővé teszik a szükséges csatlakozóinformációk betöltését egy CSV-fájlt formájában, amely a gép szoftveréből származik, és amelyet a rendszergazdája egy meghatározott könyvtárban bocsát rendelkezésre.
Megjegyzés
Ha a "Kábel" csatlakozótípus lett kiválasztva feldolgozáshoz, akkor a telepítő mód nem állítható be.
Csatlakozók feliratozásának nyomtatási beállításai
Az EPLAN Smart Wiring programban a lefektetési csatlakozások csatlakozótulajdonságait a kábelcsatlakozók (kábelerek), huzalok (egyes szálak), huzalátkötések és tömlők feliratozásához kinyomtathatja.
Előfeltételek
Megnyitott vagy folytatott egy *.EPDZ típusú projektet.
Eljárás
- Válassza a Beállítások > Feliratozás menüpontokat.
- Válassza ki a Feliratozás menüben a Nyomtatási adatok opciót.
- Az ezt követően megjelenő listában aktiválja azokat a csatlakozótulajdonságokat, amelyeket nyomtatni kíván.
- Lépjen vissza a Feliratozás menübe, majd válassza ki az Írási beállítások opciót.
- Az Írási beállítások menüben válassza ki a kívánt betűméretet és betűkészletet.
- Lépjen vissza a Feliratozás menübe, majd válassza ki a Határolójel beállítások opciót.
- A Határolójel beállítások menüben adja meg az egyik előre meghatározott határolójelet a nyomtatási adatok kinyomtatásához. A Felhasználó által definiált mezőben határolójelként meghatározhat egy tetszőleges karaktert.
Megjegyzés
- Vegye figyelembe, hogy egy új projektpéldány generálása után alapértelmezés szerint a nyomtatáshoz a Forrás, a Cél és a Leírás nyomtatási adatok vannak beállítva.
- Az Ön által a nyomtatáshoz beállított nyomtatási adatok az adott projektpéldánynál kerülnek mentésre. Ha például egy kolléga bejelentkezik a saját nevével az EPLAN Smart Wiring programba, és ugyanazt a projektpéldányt szerkeszti, akkor a korábban megadott nyomtatási adatok beállításai megmaradnak.
A csatlakozólista oszlopábrázolásának módosítása

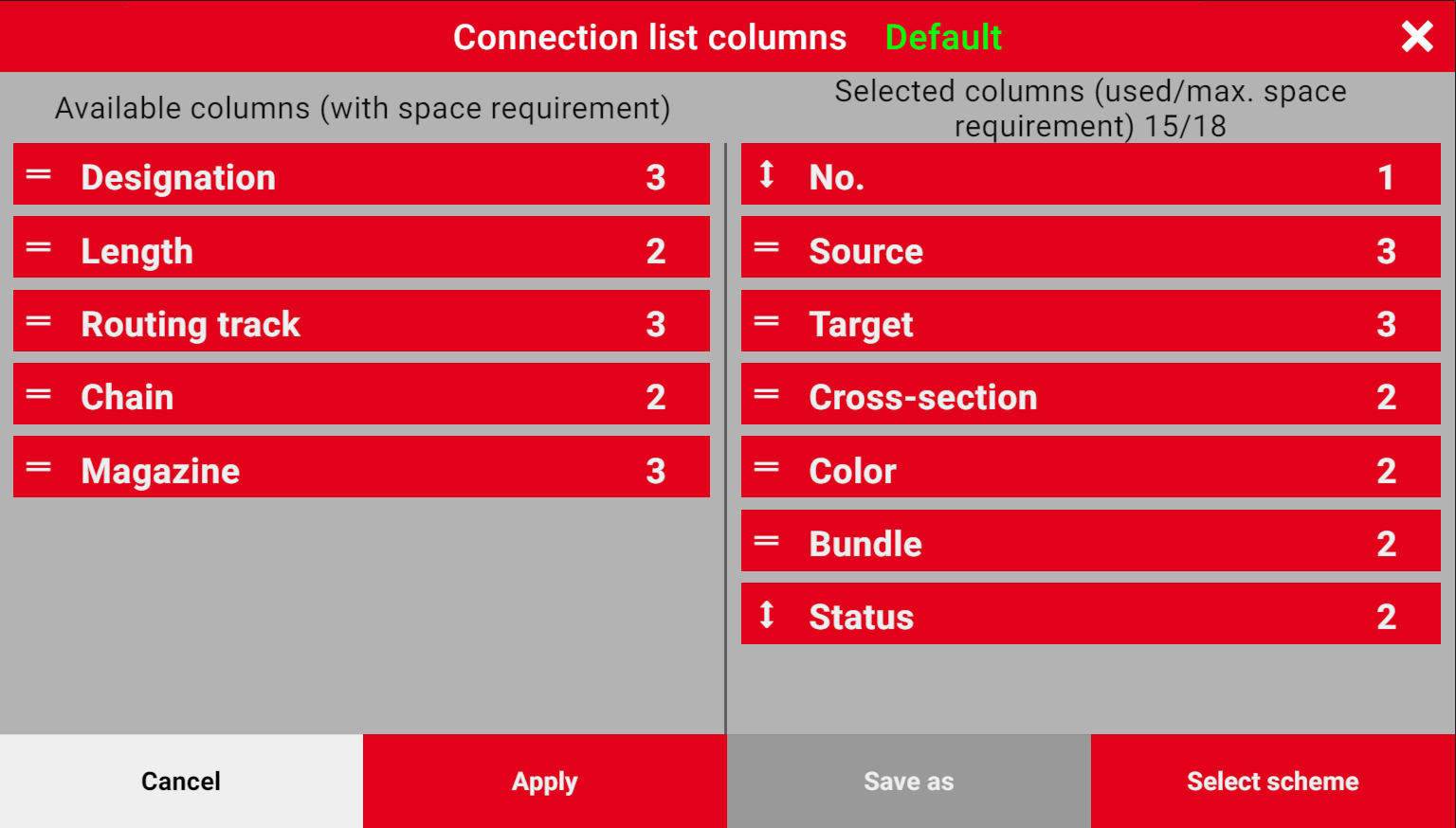

Attól függően, hogy a kapcsolószekrényben a lefektetési csatlakozások telepítéséhez mely információk szükségesek, a csatlakozólistában az adott csatlakozótulajdonságokkal rendelkező szükséges oszlopokat egyedileg hozzáigazíthatja a saját igényeihez. Ebből a célból az alábbi konfigurációs párbeszédablak áll rendelkezésre, amely két fél részből áll. Kattintson vagy koppintson az ábrára, ha azokat nagyítani szeretné.
A bal oldalon a rendelkezésre álló csatlakozótulajdonságok oszlopelemei láthatók, a jobb oldalon pedig a már kiválasztott csatlakozótulajdonságok úgy, ahogy a csatlakozólistában megjelennek. Az oszlopkonfigurációnak a csatlakozólistában történő módosításához a konfigurációs párbeszédablakban a "fogd és vidd" módszerrel további oszlopelemeket húzhat át a bal oldalról a jobb oldalra vagy fordítva. Ezenkívül lehetőség van az oszlopok sorrendjének módosítására a csatlakozólistában úgy, hogy a konfigurációs párbeszédablakban a kiválasztott oszlopelemek helyét a "fogd és vidd" módszerrel függőleges irányban megváltoztatja. Az éppen kiválasztott oszlopkonfiguráció sémaként menthető.
Megjegyzés
- Az EPLAN Smart Wiring programba való bejelentkezés után az Ön által utoljára mentett séma kerül alkalmazásra automatikusan az összes megnyitott vagy folytatott projekt esetében.
- A séma mentése felhasználóspecifikusan történik, vagyis ha Ön egy másik felhasználónévvel jelentkezik be, akkor az annál a felhasználónál utoljára használt séma kerül alkalmazásra minden megnyitott vagy folytatott projekthez.
- Lehetőség van arra, hogy a Visszaállítás ikonnal bármikor kiválasszon egy alapértelmezett beállítást, amely a csatlakozólistában az oszlopokat a Sz., a Huzaltípus, a Forrás, a Cél, a Keresztmetszet, a Szín, a VezetékkötegLefektetett huzalok előzetes rendezése a konfekcionálás előtt. Segítségével az egymás után vagy párhuzamosan lefektetett huzalok szervesen összefoghatók és feliratozott vezetékkötegként a huzalozás rendelkezésére bocsáthatók. és az Állapot csatlakozótulajdonságokkal kínálja.
- Ha a "Kábel" csatlakozótípust választotta ki, akkor az oszlopok konfigurálása a csatlakozólistában nem lehetséges.
Mivel az oszlopkonfiguráció során helyhiány miatt nem lehet az összes csatlakozótulajdonságot egymás mellett ábrázolni, a konfigurációs párbeszédablakban minden oszlopelem egy számmal van megjelölve "1" és "3" között. A szám az adott oszlop relatív helyigényére vonatkozik a csatlakozólistában, és a következő a jelentése:
1: Kis oszlopszélesség
2: Közepesen nagy oszlopszélesség
3: Nagy oszlopszélesség.
Az oszlopelem kiválasztásakor a helyigényt a program számítja ki, amelynek során az oszlopszélességek összege nem lehet több "18"-nál. A kiválasztott oszlopelemek felett a párbeszédablak jobb oldalán a kiszámított érték és a maximális érték látható. A maximális érték túllépése esetén egy további csatlakozótulajdonság kiválasztása már nem lehetséges. Ekkor csökkenteni kell a kiválasztott oszlopelemek számát és / vagy egy másik oszlopkonfigurációt kell választani.
A csatlakozólista oszlopainak konfigurálása
Előfeltételek
- Megnyitott vagy folytatott egy *.EPDZ típusú projektet.
- Kiválasztott egy layout teret.
- A csatlakozólistában a megjelenítéshez a következő csatlakozótípusok egyikét választotta ki:
- Huzal (egyes szál)
- Huzalátkötés
- Tömlő.
Eljárás
- Válassza ki a Beállítások > Csatlakozólista oszlopok menüpontot.
- A Csatlakozólista oszlopok párbeszédablak megnyílik.
- A csatlakozólistához való hozzáadáshoz kattintson vagy koppintson a konfigurációs párbeszédablak bal oldalába a kívánt csatlakozótulajdonsággal rendelkező oszlopelemre. Eközben a bal egérgombot tartsa lenyomva, vagy tartsa az ujját az oszlopelemen.
- Most az oszlopelemet a "fogd és vidd" módszerrel húzza ki a párbeszédablak jobb oldalából, majd engedje el a kívánt pozícióban.
- Ugyanezzel a módszerrel helyezzen el további oszlopelemeket, és közben figyelje a kiszámított oszlopszélesség megjelenített értékét a jobb oldalon, ami legfeljebb "18" lehet.
- Szükség esetén lehetőség van a megjelenített csatlakozótulajdonságok sorrendjének módosítására is úgy, hogy a párbeszédablak jobb oldalán az oszlopelemeket a "fogd és vidd" módszerrel függőleges irányban eltolja.
- Ha csökkenteni szeretné a csatlakozólistában megjelenített csatlakozótulajdonságok számát, akkor a "fogd és vidd" módszerrel húzza vissza a kívánt oszlopelemeket a párbeszédablak jobb oldalára.
- Válassza az [Alkalmaz] lehetőséget az új oszlopkonfiguráció közvetlen alkalmazásához.
- Ha a módosított oszlopkonfigurációt használja, és szeretné sémaként menteni, akkor válassza a [Mentés másként] parancsot, adjon meg egy nevet a megjelenő mezőben, majd kattintson vagy koppintson az
ikonra.
Megjegyzés
- A Sz. és az Állapot oszlopok kötelezően szükséges oszlopok, amelyeket a konfigurálás során a kiválasztott oszlopelemek listájából nem lehet eltávolítani.
- Az EPLAN Smart Wiring vezetékkötegek és eszterláncok huzalozását egyaránt támogatja.
- Alapbeállításban az EPLAN Smart Wiring programban a kábelköteg üzemmód bekapcsolt állapotban van, vagyis a csatlakozólista megjeleníti az összes kábelköteg-hozzárendeléssel rendelkező vagy anélküli lefektetési csatlakozást. Olyan lefektetési csatlakozások esetén, amelyek egy eszterlánchoz vannak hozzárendelve, ez az opció a konfigurációs párbeszédablakban Lánc oszlopelemként kiválasztható.
Sémák használata az oszlopkonfigurációhoz és sémák törlése
Előfeltételek
- Ugyanazok az előfeltételek érvényesek, mint az oszlopok konfigurálásánál.
- A csatlakozólista oszlopainak konfigurálásához egy vagy több sémát hozott létre.
Eljárás
- Válassza ki a Beállítások > Csatlakozólista oszlopok menüpontot.
- A Csatlakozólista oszlopok párbeszédablak megnyílik.
- Kattintson vagy koppintson a [Séma kiválasztása] ikonra.
- A legördülő menüből válassza ki a kívánt sémát.
- A séma közvetlenül használható.
- Ha törölni szeretne egy sémát, akkor kattintson vagy koppintson rá a legördülő menüben
Megjegyzés
Az "Alapértelmezett" séma nem törölhető.
