Vista 3D: principi e funzionalità

Nella vista 3D è possibile ingrandire o ridurre riquadri del layout mostrato nell'ambiente 3D. Queste funzionalità di zoom sono disponibili sia sugli appositi pulsanti nella vista 3D sia, opzionalmente, sulla rotellina del mouse.

Ingrandire / ridurre il riquadro

1. Per ingrandire il riquadro, azionare il pulsante , per ridurre il riquadro, azionare il pulsante .
2. Ad ogni azionamento dei pulsanti, il riquadro verrà ingrandito o ridotto del 25%.
2. Per tornare al riquadro d'immagine mostrato per impostazione predefinita, azionare il pulsante .

Fare lo zoom con il mouse

1. Nella vista 3D, posizionare l'indicatore del mouse in un punto dell'ambiente 3D che si desidera osservare in un riquadro ingrandito o ridotto.
2. Scorrere in alto o in basso la rotellina del mouse per scegliere il riquadro desiderato.

Con questa funzionalità è possibile cambiare l'angolo di visualizzazione sul layout nell'ambiente 3D mediante movimenti del mouse o con il dito.

1. Fare clic o toccare, se non ancora attivato, sul pulsante .
2. Fare clic sull'ambiente 3D e tenere premuto il tasto sinistro del mouse. Oppure toccare l'ambiente 3D con il dito.
3. Spostare il mouse con il tasto premuto o il dito nella direzione in cui si desidera modificare l'angolo di visualizzazione.
4. La grafica del layout nell'ambiente 3D segue lo spostamento del mouse o del dito e ruota nella direzione corrispondente.

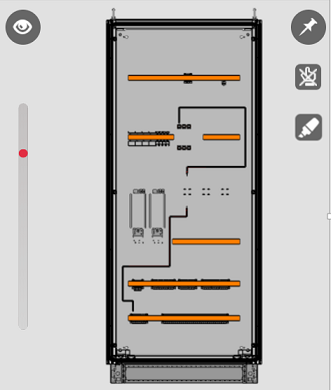

Per mezzo della modalità Livelli di clipping è possibile rendere visibili nel layout i componenti elettrici o meccanici nascosti da altri oggetti.

Procedura

1. Per attivare la modalità, fare clic o toccare il pulsante .
2. Fare clic sull'ambiente 3D nella vista principale e tenere premuto il tasto sinistro del mouse. Oppure toccare l'ambiente 3D nella vista principale con il dito.
3. Muovere lentamente il mouse o il dito attraverso l'ambiente 3D in verticale verso l'alto.
4. Si definisce in tal modo un livello di visibilità in profondità in direzione Z attraverso l'ambiente 3D, rappresentato nella vista livelli di clipping da una linea rossa spostabile.
5. Tutti i componenti elettrici e meccanici del layout che si trovano sotto la linea e i collegamenti 3D vengono nascosti dalla vista principale, consentendo di vedere i componenti e i collegamenti 3D precedentemente nascosti.
4. Se si desidera rendere nuovamente visibili i componenti e i collegamenti 3D nascosti, muovere nuovamente il mouse o il dito lentamente in verticale verso il basso.

Questa funzionalità consente di spostare la vista dell'intero layout in direzione X e in direzione Y in una posizione qualunque nell'ambiente 3D a prescindere dall'angolo di visualizzazione impostato.

Procedura

1. Fare clic o toccare il pulsante .
2. Fare clic sull'ambiente 3D nella vista principale e tenere premuto il tasto sinistro del mouse. Oppure toccare l'ambiente 3D nella vista principale con il dito.
3. Spostare il mouse con il tasto premuto oppure il dito nella posizione desiderata.
4. La grafica del layout nell'ambiente 3D segue i movimenti del mouse o del dito.

Questa funzionalità genera viste ortogonali diverse dell'ambiente 3D che possono realizzate in passi di 45°.

1. Fare clic o toccare il pulsante nella vista principale.
2. A sinistra, a destra, sopra e sotto il layout visualizzato vengono mostrati i seguenti tasti freccia: .
2. Fare clic o toccare il tasto freccia desiderato.
3. L'ambiente 3D ruota in direzione della freccia di 45° in verticale o orizzontale.

In modalità immagine completa è possibile una rappresentazione ingrandita della vista 3D.

1. Fare clic o toccare il pulsante nella vista principale.
2. La vista principale, il sommario e la vista livelli clipping occupano ora l'intera schermata o l'intero display.
2. Per tornare alla vista standard, nella modalità a schermo intero della vista 3D fare clic sul pulsante .

Nella vista 3D è possibile evidenziare visivamente i collegamenti 3D del layout nell'ambiente 3D selezionato, rappresentando come trasparenti i componenti elettrotecnici e meccanici. Questa modalità di visualizzazione presenta tre livelli, impostabili mediante il pulsante .

Procedura

1. Fare clic o toccare i pulsanti in sequenza per definire il livello di trasparenza come segue:

Durante la modifica dello stato di installazione dei collegamenti 3D, è possibile bloccare l'angolo di visualizzazione e/o il punto di vista selezionati sul layout nella vista 3D. In tal modo, all'apertura della vista dettagliata di un collegamento 3D si impedisce che il collegamento 3D selezionato venga visualizzato nella vista frontale, come avviene per impostazione predefinita.

Procedura

1. Impostare innanzitutto nella vista principale l'angolo di visualizzazione e/o il punto di vista desiderato.
2. Fare clic o toccare il pulsante con il simbolo "pushpin" nella vista principale.
3. Il pulsante diventa di colore rosso ().
3. Aprire ora nella lista collegamenti la vista dettagliata di un collegamento 3D.
4. Il collegamento 3D nella vista 3D viene evidenziato in rosso e il punto di vista/l'angolo di visualizzazione resta invariato.
4. Se si desidera eliminare il blocco, fare clic o toccare nuovamente il pulsante.

Nella vista 3D è possibile visualizzare la sigla elemento funzionale completa di un componente elettrotecnico nel layout dell'ambiente 3D selezionato.

Procedura

1. Innanzitutto, ingrandire il layout fino a quando il simbolo di visualizzazione selezione oggetti passa da a .
2. Fare clic o toccare il componente elettrotecnico desiderato.
3. Il componente viene incorniciato di rosso.
4. Sul bordo superiore della vista principale viene mostrata un'etichetta blu con la sigla elemento funzionale completa del componente. Partendo dall'etichetta, una linea blu indica il componente selezionato.
5. Vengono visualizzati ancora soltanto tutti i collegamenti 3D corrispondenti al componente; di conseguenza la visualizzazione nella lista collegamenti viene ridotta a esattamente questi collegamenti 3D.
3. Per nascondere nuovamente l'etichetta, fare nuovamente clic sul componente.

Nella vista 3D è inoltre possibile selezionare un collegamento 3D da tutti i collegamenti 3D visualizzati nel layout e aprirli per la modifica nella lista collegamenti.

Procedura

1. Innanzitutto, ingrandire il layout fino a quando il simbolo di visualizzazione selezione oggetti passa da a .
2. Fare clic o toccare il collegamento 3D desiderato.
3. Si raggiunge una preselezione. Con una linea fine i bordi esterni del collegamento 3D scelto vengono selezionati in verde.
3. Fare clic o toccare nuovamente il collegamento 3D.
4. Tutti i collegamenti 3D non selezionati del layout vengono nascosti, e tutta la situazione di allacciamento del collegamento 3D viene visualizzata dall'origine fino alla destinazione.
5. La vista dettagliata del collegamento 3D selezionato viene aperta automaticamente nella lista collegamenti per la modifica dello stato dell'installazione.
4. Se si desidera uscire da questa modalità di visualizzazione senza modificare il collegamento 3D, fare clic o toccare l'intestazione della vista dettagliata.

Nella vista 3D di un layout i collegamenti 3D con colori collegamenti scuri spesso sono difficilmente riconoscibili, particolarmente se corrono ravvicinati o sono nascosti da componenti meccanici o elettrici. EPLAN Smart Wiring offre pertanto la possibilità di evidenziare visivamente nella vista 3D i collegamenti 3D neri e grigi colorandoli di rosso.

Procedura

1. Prima di tutto applicare un filtro per trovare i collegamenti 3D neri o grigi nella lista dei collegamenti, o eseguire una ricerca degli stessi.
2. Fare clic o toccare il pulsante nella vista 3D.
3. Il pulsante cambia colore e ora appare rosso .
3. Selezionare adesso il primo collegamento 3D nero o grigio nella lista dei collegamenti in modo da aprire la vista dettagliata di questo collegamento 3D.
4. La traccia completa del collegamento diventa visibile nella vista 3D ed è colorata di rosso.
5. Una volta installato il collegamento, viene aperta in automatico la vista dettagliata del successivo collegamento 3D, e anche la traccia di questo collegamento viene visualizzato in rosso nella vista 3D.
4. Per disattivare di nuovo l'evidenziazione cromatica una volta modificati tutti i collegamenti 3D neri o grigi, fare clic o toccare di nuovo il pulsante .
