Lista połączeń: Podstawy

Warunki

• Otworzyłeś lub kontynuujesz projekt typu *.EPDZ, *.XLS / *.XLSX.
• Wybrałeś obszar zabudowy, szafę sterowniczą w obszarze zabudowy lub miejsce montażu w szafie sterowniczej. (Wymagane tylko w projektach typu *.EPDZ.)

Sposób postępowania

1. Kliknij lub dotknij w nagłówku listy połączeń ponownie przycisku strzałki kolumny przed żądaną właściwością i określ tutaj, w jaki sposób ma przebiegać sortowanie połączeń trasy w odniesieniu do wyświetlonych wartości.
2. Stan przycisków strzałek zmienia się i powoduje następujące sortowanie:

Stan	Sortowanie
	Alfanumerycznie rosnąco
	Alfanumerycznie malejąco
	Jak określono

Warunki

• Otworzyłeś lub kontynuujesz projekt typu *.EPDZ.
• Wybrałeś obszar zabudowy, szafę sterowniczą w obszarze zabudowy i / lub miejsce montażu w szafie sterowniczej.
• W wybranym obszarze zabudowy zawarte są połączenia trasy co najmniej dwóch różnych typów połączeń.

Sposób postępowania

1. Na pasku wyszukiwania i filtrowania naciśnij przycisk po lewej stronie. (Kliknij lub dotknij na przykład , jeżeli na liście połączeń wyświetlane są aktualnie przewodu (pojedyncze żyły)).
2. W otwieranym menu wybierz punkt menu z żądanym typem połączenia. (Wybierz np. typ połączenia "Mostek drutowy").
3. Na liście połączeń wyświetlają się wówczas tylko połączenia trasy wybranego typu połączenia.
4. Symbol przycisku zmienia się zgodnie z Twoim wyborem. (Przykładowo wyświetla się symbol typu połączenia "Mostek drutowy" ).
5. W widoku 3D wyświetlają się możliwości podłączenia wszystkich połączeń wybranego typu połączenia.

Warunki

• Otworzyłeś lub kontynuujesz projekt typu *.EPDZ, *.XLS / *.XLSX.
• Wybrałeś obszar zabudowy, szafę sterowniczą w obszarze zabudowy lub miejsce montażu w szafie sterowniczej. (Wymagane tylko w projektach typu *.EPDZ.)

Sposób postępowania

1. Na liście wyszukiwania i filtrowania w polu wprowadzania z lupką podaj żądane wyrażenie wyszukiwania.
2. Kliknij lub dotknij lupki.
3. Wyszukiwanie rozpocznie się.
4. W polu wprowadzania wyszukiwarki zamiast lupki pojawi się "X".
5. Odpowiednio do szukanego wyrażenia i trybu wyszukiwania wyświetlenie listy połączeń ograniczy się do liczby znalezionych wpisów na liście.
6. Przed każdym wpisem na liście wyświetla się jedno pole wyboru. Dodatkowo wyświetla się przycisk . Te elementy obsługi są przewidziane do jednoczesnej edycji stanu instalacji filtrowanych połączeń trasy.
7. Jeżeli wprowadzone szukane wyrażenie jest jednoznaczne, otworzy się dodatkowo automatycznie do edycji widok szczegółowy znalezionego połączenia trasy.
3. Jeżeli chcesz wyszukiwać połączenie źródłowe i docelowe w odniesieniu do połączeń trasy, za pomocą przycisku po lewej stronie pola wprowadzania określ tryb wyszukiwania, kilkukrotnie klikając lub dotykając.
4. Stan przycisku zmieni się i wpłynie na wyszukiwanie na liście połączeń w następujący sposób:

Stan	Wynik szukania
	Uwzględniane są tylko identyfikatory aparatu źródła.
	Uwzględniane są tylko identyfikatory aparatu Celu.
	Uwzględniane są wszystkie właściwości połączeń trasy z identyfikatorem aparatu źródła i celu. Jest to standardowe ustawienie podczas wyszukiwania.

Odwróć wyszukiwanie

Podczas wyszukiwania na liście połączeń uwzględniany jest standardowo ciąg znaków wprowadzony w polu Szukaj. Jest to wyświetlane za pomocą przycisku . Przy użyciu tego przycisku można również odwrócić wyszukiwanie, na liście połączeń zostaną wówczas uwzględnione wszystkie ciągi znaków w wartościach właściwości połączeń trasy, które nie zawierają ciągu znaków wpisanego w polu Szukaj.

Sposób postępowania

1. Nacisnąć przycisk .
2. Przycisk zmieni kolor i wyświetli się znak nierówności .
2. Wpisz w polu Szukaj ciąg znaków i rozpocznij wyszukiwanie przy użyciu lupki.
3. Na liście połączeń wyświetlą się jako wynik wyszukiwania wszystkie połączenia trasy, dla których w wartościach właściwości nie jest zawarty ciąg znaków wpisany w polu Szukaj.
3. Jeżeli chcesz ponownie odwrócić metodę wyszukiwania, naciśnij ponownie przycisk.

Usuń szukane wpisy

Warunki

• Przeprowadziłeś wyszukiwanie na liście połączeń.
• Na pasku wyszukiwania i filtrowania na liście połączeń wpisałeś pojęcie w polu wprowadzania z lupką.

Sposób postępowania

1. Kliknij lub dotknij symbolu "X" w polu wprowadzania lub naciśnij przycisk [Usuń filtr].
2. Szukane wyrażenie zostanie usunięte.
3. W polu wprowadzania pojawi się ponownie lupka.
4. Lista połączeń wyświetli się w wersji początkowej.

Warunki

• Otworzyłeś lub kontynuujesz projekt typu *.EPDZ, *.XLS / *.XLSX.
• Wybrałeś obszar zabudowy, szafę sterowniczą w obszarze zabudowy lub miejsce montażu w szafie sterowniczej. (Wymagane tylko w projektach typu *.EPDZ.)

Sposób postępowania

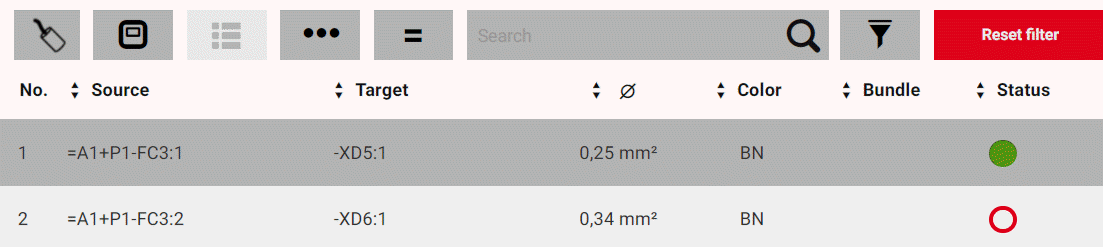

1. Kliknij lub dotknij przycisk na pasku wyszukiwania i filtrowania listy połączeń.
2. Tryb filtrowania zostanie aktywowany i przycisk zmieni kolor ().
3. Przy wszystkich właściwościach połączenia, do których można zastosować filtr, na miejscu przycisków strzałek wyświetlą się małe symbole filtra ().
2. Kliknij lub dotknij kolumny z żądaną właściwością połączenia w nagłówku listy połączeń.

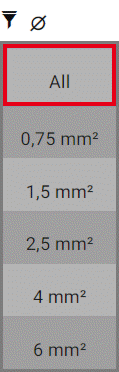

3. Poniżej kolumny rozwinie się lista ze wszystkimi dostępnymi wartościami filtrowania.
4. Wpis Wszystkie jest zaznaczony na czerwono.

3. Kliknij lub dotknij żądanej wartości, według której ma być wykonane filtrowanie.
4. Kolumna z właściwością połączenia zostanie otoczona czerwoną ramką.
5. Filtr zostanie użyty bezpośrednio, a wyświetlanie listy połączeń zostanie odpowiednio ograniczone do połączeń trasy, pasujących do wartości filtrowania.
6. Przed każdym wpisem na liście wyświetla się jedno pole wyboru. Ponadto zostanie wyświetlony przycisk . Te elementy obsługi są przewidziane do jednoczesnej edycji stanu instalacji filtrowanych połączeń trasy.
7. Jeżeli wybrana wartość filtrowania jest jednoznaczna, otworzy się dodatkowo automatycznie do edycji widok szczegółowy znalezionego połączenia trasy.
4. Jeżeli chcesz filtrować według innej wartości właściwości połączenia, kliknij lub dotknij ponownie kolumny, a następnie wybierz z rozwijanej listy wartość Wszystkie.
5. Filtr jest stosowany dla wszystkich wartości właściwości, zgodnie z ustawieniem ilość połączeń trasy na liście połączeń zostanie dopasowana.
5. Kliknij lub dotknij ponownie kolumny i wybierz wartość filtrowania z rozwijanej listy.
6. W razie potrzeby zdefiniuj filtry dla kolejnych właściwości.

Użyj rozszerzonej funkcji filtrowania dla właściwości połączeń odnoszących się do potencjału

Warunki

• Otworzyłeś lub kontynuujesz projekt typu *.EPDZ, który zawiera informacje dotyczące właściwości połączeń Wartość potencjału i Typ potencjału przy połączeniach trasy.

Sposób postępowania

1. Kliknij lub dotknij przycisk na pasku wyszukiwania i filtrowania.
2. Zostanie otwarte okno dialogowe Filtr.

2. Z rozwijanych list Wartość potencjału i Typ potencjału wybierz żądaną wartość filtrowania i zapisz ustawienia.

1. Filtr zostanie aktywowany. Przycisk filtrowania zostanie przy tym oznaczony czerwoną ramką .
2. Liczba połączeń trasy na liście połączeń zostanie odpowiednio zredukowana w ustawieniach.

Warunki

Aktywowałeś tryb filtrowania i zdefiniowałeś w nagłówku listy połączeń filtr dla jednej lub kilku właściwości połączenia.

Sposób postępowania

1. Kliknij lub dotknij przycisku [Usuń filtr] na pasku wyszukiwania i filtrowania.
2. Wszystkie filtry zostaną jednocześnie usunięte, tryb filtrowania zostanie przy tym aktywowany dla kolejnych ustawień filtrowania. Jeżeli dla właściwości odnoszących się do potencjału zastosowano rozszerzony filtr, zostanie on również usunięty i jednocześnie dezaktywowany.
3. Lista połączeń wyświetli się ponownie bez filtrowania.
2. Jeżeli chcesz dezaktywować tryb filtrowania, kliknij lub dotknij przycisku .
3. Przycisk zmienia kolor ().

Warunki

Wykonałeś wyszukiwanie i / lub zdefiniowałeś w nagłówku listy połączeń filtr dla jednej lub kilku właściwości połączenia.

Sposób postępowania

1. Na filtrowanej liście połączeń określ za pomocą pola wyboru przed każdym wpisem na liście, które połączenia trasy mają być jednocześnie edytowane. Dezaktywuj lub aktywuj odpowiednio pole wyboru.
2. Naciśnij przycisk na liście połączeń.
3. Kliknij lub dotknij żądanej ikony stanu w otwierającym się menu .
4. Dla wszystkich zaznaczonych połączeń trasy przypisywany jest jednocześnie wybrany stan (Niezainstalowany), (Zainstalowany), (Częściowo zainstalowany: Źródło zainstalowane, cel niezainstalowany), (Częściowo zainstalowany: Źródło niezainstalowane, cel zainstalowany) lub (Zablokowany do edycji). Stan całego połączenia trasy jest wyświetlany w przypadku instalacji częściowej za pomocą ikony .
4. Jeżeli chcesz cofnąć przypisanie, należy nacisnąć przycisk .

Warunki

• Otworzyłeś lub kontynuujesz projekt typu *.EPDZ.
• Wybrałeś obszar zabudowy, szafę sterowniczą w obszarze zabudowy lub miejsce montażu w szafie sterowniczej.

Sposób postępowania

1. Zaznacz dowolne połączenie trasy na liście połączeń.
2. W widoku 3D wyświetlają się możliwości podłączenia oraz cały przebieg formowania zaznaczonego połączenia trasy w zabudowie wybranego obszaru zabudowy.
