Wybierz obszary zabudowy, szafy sterownicze i miejsca montażu

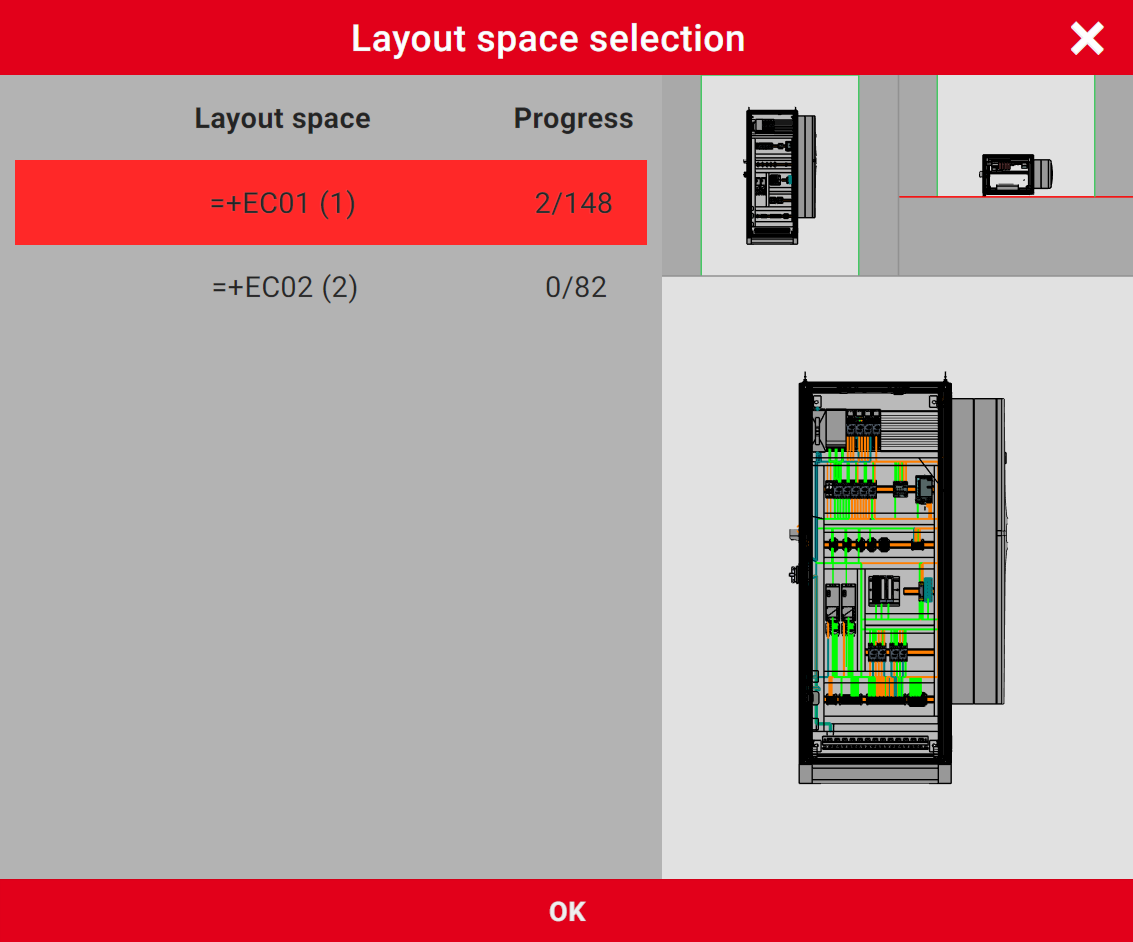

Jeżeli w projekcie występuje więcej niż jeden obszar zabudowy, po otwarciu i kontynuowaniu projektu wyświetli się okno dialogowe Wybór obszaru zabudowy. W tym oknie dialogowym możesz określić, w którym obszarze zabudowy projektu będą edytowane połączenia trasy.

Dla każdego obszaru zabudowy wyświetlonego w oknie dialogowym dostępne są informacje o postępie instalacji, przy czym wyświetla się ilość zainstalowanych oraz liczba występujących łącznie połączeń trasy.

Przed dokonaniem ostatecznego wyboru można wyświetlić podgląd graficzny obszaru zabudowy w umieszczonym po prawej stronie obszarze wyświetlania okna dialogowego, który odpowiada widokowi 3D. Palcem lub myszą możesz zmienić współczynnik zbliżenia i / lub kąt spojrzenia dla obszaru zabudowy.

Sposób postępowania

1. Na liście okna dialogowego zaznacz żądany obszar zabudowy.
2. Jeżeli chcesz wcześniej przejrzeć zabudowę w obszarze zabudowy, zmień w podglądzie współczynnik zbliżenia i / lub kąt spojrzenia poruszając myszą lub palcem.
3. Swój wybór potwierdź przyciskiem [OK].
4. Lista połączeń wybranego obszaru zabudowy otworzy się do edycji.
5. W widoku 3D wyświetla się zabudowa wybranego obszaru zabudowy.

Warunki

• Wybrałeś żądany obszar zabudowy z zabudową.
• Obszar zabudowy zawiera połączenia typu "Przewód (pojedyncza żyła)", "Mostek drutowy" lub "Wąż".
• Do edycji miejsc montażu właściwości przy rozmieszczeniach artykułów Miejsce montażu (opisowo) (ID 20024) i Miejsce montażu (opisowo i wspólnie) (ID 36003) są wypełnione wartościami w EPLAN Pro Panel.

Sposób postępowania

1. Kliknij lub dotknij przycisk po lewej stronie na pasku wyszukiwania i filtrowania listy połączeń dla wyboru szafy sterowniczej .
2. Na liście okna dialogowego Wybór szafy sterowniczej wybierz żądany identyfikator szafy sterowniczej.
3. Przycisk dla wyboru szafy sterowniczej jest przedstawiany w czerwonej ramce ().
4. Wybrany identyfikator szafy sterowniczej jest zaznaczony na czerwono (np. ).

Wpisy na liście i ich znaczenie:

<Identyfikator szafy sterowniczej>	Tutaj wybierasz określoną szafę sterowniczą w obszarze zabudowy. Na liście połączeń wyświetlą się wszystkie połączenia trasy, których przyłącza źródła i celu znajdują się w obrębie wybranej szafy sterowniczej. W widoku 3D wyświetla się zabudowa wybranej szafy sterowniczej. Przedstawiane są przy tym tylko te połączenia trasy, których przyłącza źródła i celu znajdują się w obrębie wybranej szafy sterowniczej.
Wszystko	Tutaj wybierasz wszystkie szafy sterownicze zawarte w obszarze zabudowy. Na liście połączeń wyświetlają się wszystkie połączenia trasy dla wszystkich szaf sterowniczych. W widoku 3D wyświetlają się zabudowy oraz połączenia trasy wszystkich szaf sterowniczych.
Wszystkie połączenia trasy wychodzące poza szafę sterowniczą	Tutaj wybierasz wszystkie szafy sterownicze zawarte w obszarze zabudowy. W przeciwieństwie do opcji Wszystko, na liście połączeń wyświetlają się tylko połączenia trasy, których przyłącza źródła i celu znajdują się w różnych szafach sterowniczych. W widoku 3D wyświetlają się zabudowy wszystkich szaf sterowniczych. Przedstawiane są przy tym tylko te połączenia trasy, których przyłącza źródła i celu znajdują się w różnych szafach sterowniczych.

Wybierz miejsca montażu

Określone miejsce montażu w szafie sterowniczej wybierasz przy użyciu funkcji wyboru szafy sterowniczej.

Warunki

• Na pasku wyszukiwania i filtrowania listy połączeń kliknąłeś lub dotknąłeś przycisku , otworzyła się lista okna dialogowego Wybór szafy sterowniczej.
• W oknie dialogowym podano co najmniej jedną szafę sterowniczą, dla której zdefiniowano jedno lub kilka miejsc montażu. Jest to oznaczone za pomocą symbolu przed identyfikatorem szafy sterowniczej.

Sposób postępowania

1. Kliknij lub naciśnij symbol przed żądanym identyfikatorem szafy sterowniczej.
2. Lista zostanie rozszerzona poniżej identyfikatora szafy sterowniczej o listę miejsc montażu.
2. Wybierz żądane miejsce montażu na tej liście.
3. Przycisk dla wyboru szafy sterowniczej jest przedstawiany w czerwonej ramce ().
4. Wybrane miejsce montażu zostanie zaznaczone na czerwono (np. ).

Wpisy na liście i ich znaczenie:

<Oznaczenie miejsca montażu>

Tutaj wybierasz określone miejsce montażu w szafie sterowniczej. Na liście połączeń wyświetlą się wszystkie połączenia trasy, których przyłącza źródła i celu znajdują się w obrębie wybranego miejsca montażu. W widoku 3D wyświetla się zabudowa wybranego miejsca montażu. Przedstawiane są przy tym tylko te połączenia trasy, których przyłącza źródła i celu znajdują się w obrębie wybranego miejsca montażu.

Wszystkie połączenia trasy wychodzące poza miejsce montażu

Tutaj wybierasz wszystkie miejsca montażu zawarte w szafie sterowniczej. Na liście połączeń wyświetlają się tylko te połączenia trasy, których przyłącza źródła i celu znajdują się w różnych miejscach montażu. W widoku 3D wyświetlają się zabudowy wszystkich miejsc montażu w obrębie szafy sterowniczej. Przedstawiane są przy tym te połączenia trasy, których przyłącza źródła i celu znajdują się w różnych miejscach montażu.

Użyj filtra przy wyborze szafy sterowniczej

W celu wyboru szaf sterowniczych i miejsc montażu dostępne jest w oknie dialogowym Wybór szaf sterowniczych również pole Filtr.

Sposób postępowania

1. Wpisz ciąg znaków w polu, które jest częścią identyfikatora lub oznaczenia miejsca montażu.

• Filtr zostanie użyty. Wyświetlenie szaf sterowniczych i miejsc montażu na liście okna dialogowego jest odpowiednio zredukowane do wpisów, do których pasuje wartość filtrowania.

2. Jeżeli chcesz usunąć filtr, usuń wartość wprowadzoną w polu filtra.
