Выбрать пространства листа, электрошкафы и места монтажа

Проект EPLAN типа *.EPDZ, который вы открыли или продолжили, может состоять из нескольких пространств листа. Кроме того, несколько электрошкафов могут быть размещены в одном пространстве листа, например при построении электрошкафов в линию. В электрошкафу имеются различные места монтажа, такие как двери, несущие шины, монтажные платы и т. д., электрические устройства которых должны быть соединены между собой.

Для отображения требуемых маршрутизируемых соединений при выполнении установочных работ в EPLAN Smart Wiring доступен выбор пространства листа и электрошкафа. С помощью выбора электрошкафа можно также выбрать только те маршрутизируемые соединения электрошкафа, которые назначены определенному месту монтажа.

ЗакрытоВыбор пространств листа

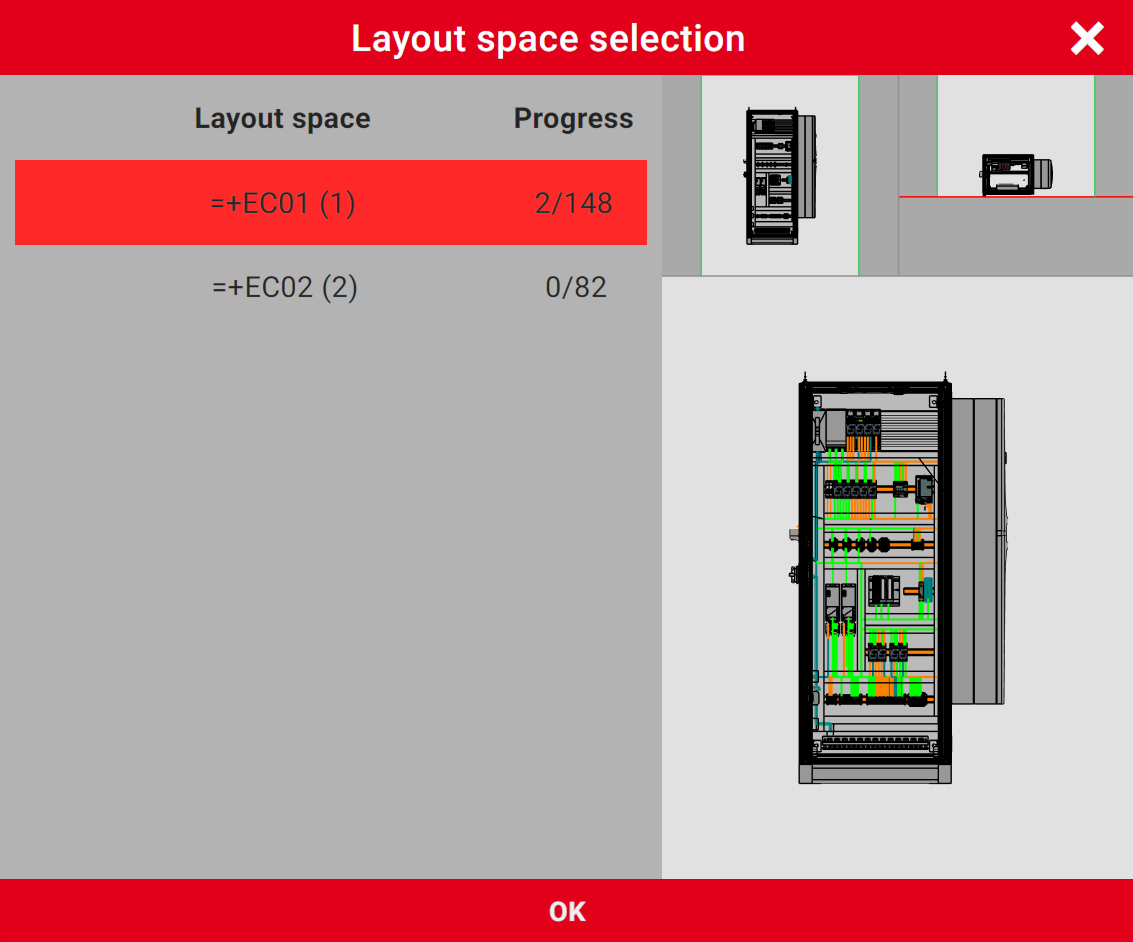

Если проект имеет более одного пространства листа, после открытия или продолжения проекта отображается диалоговое окно Выбор пространства листа. В этом диалоговом окне можно назначить, в каком пространстве листа проекта нужно обрабатывать маршрутизируемые соединения.

По каждому пространству листа, указанному в списке в диалоговом окне, отображается информация о ходе выполнения установки, при этом отображается количество уже установленных маршрутизируемых соединений и общее количество существующих.

Прежде чем сделать окончательный выбор, в правой области отображения диалогового окна вы можете отобразить предварительный просмотр графики пространства листа, соответствующего 3-мерному виду. Перемещением пальца или мыши можно изменять коэффициент масштабирования и/или угол зрения на пространство листа.

Порядок действий

  1. В диалоговом окне в списке выберите требуемое пространство листа.
  2. Если вы хотите предварительно сделать детальное изображение чертежа монтажных поверхностей в пространстве листа, измените коэффициент масштабирования и/или угол зрения в окне предварительного просмотра, перемещая мышь или палец.
  3. Подтвердите выбор, нажав кнопку [OK].
  4. Откроется таблица соединений выбранного пространства листа для обработки.
  5. В 3-мерном виде отображается чертеж монтажных поверхностей выбранного пространства листа.

Замечания

  • Перейти в диалоговое окно Выбор пространства листа можно также, выбрав в открытом проекте пункт меню Пространство листа.
  • Сменить пространство листа можно также через 3-мерный вид. Используйте в нем кнопки со стрелками в красном поле и "листайте" пространства листа проекта.


    Длинные названия пространств листа, которые не помещаются в красное поле, отображаются в сокращенном виде. Щелкнув по имени или коснувшись его, в отдельном диалоговом окне можно отобразить полное имя пространства листа.

ЗакрытоВыбрать электрошкафы и места монтажа

Условия

  • Вы выбрали требуемое пространство листа с монтажной поверхностью.
  • Пространство листа содержит соединения типа "Провод (одиночная жила)", "Проволочная перемычка" или "Шланг".
  • Для обработки мест монтажа на размещениях изделий в EPLAN Pro Panel указаны значения для свойств Монтажа (описательное) (ID 20024) и Место монтажа (описательное и общее) (ID 36003).

Порядок действий

  1. Нажмите кнопку выбора электрошкафа слева от строки поиска и фильтрации таблицы соединений.
  2. В списке диалогового окна Выбор электрошкафа выделите требуемый идентификатор электрошкафа.
  3. Кнопка выбора электрошкафа будет отображена в красной рамке ().
  4. Выбранный идентификатор электрошкафа будет обозначен красным (например, ).

Записи списка и их значения:

<Идентификатор электрошкафа>

С помощью этого параметра в пространстве листа выбирается определенный электрошкаф.

  1. В таблице соединений отображаются все маршрутизируемые соединения, выводы устройства источника и цели которых находятся внутри выбранного электрошкафа.
  2. В 3-мерном виде отображается чертеж монтажных поверхностей выбранного электрошкафа. При этом отображаются только те маршрутизируемые соединения, выводы устройств источника и цели которых находятся в выбранном электрошкафу.

Все

С помощью этого параметра выбираются все электрошкафы, содержащиеся в пространстве листа.

  1. В таблице соединений отображаются все маршрутизируемые соединения всех электрошкафов.
  2. В 3-мерном виде отображаются чертежи монтажных поверхностей и маршрутизируемые соединения всех электрошкафов.

Все маршрутизируемые соединения в разных электрошкафах

С помощью этого параметра выбираются все электрошкафы, содержащиеся в пространстве листа.

  1. В отличие от опции Все, в таблице соединений отображаются только те маршрутизируемые соединения, выводы устройств источника и цели которых находятся в разных электрошкафах.
  2. В 3-мерном виде отображаются чертежи монтажных поверхностей всех электрошкафов. При этом отображаются только те маршрутизируемые соединения, выводы устройств источника и цели которых находятся в разных электрошкафах.

Выбрать места монтажа

С помощью выбора электрошкафа можно выбрать конкретное место монтажа в электрошкафу.

Условия

  • В строке поиска и фильтрации таблицы соединений нажата кнопка и открыт список диалогового окна Выбор электрошкафа.
  • В диалоговом окне отображается по крайней мере один электрошкаф, для которого определено одно или несколько мест монтажа. Об этом свидетельствует символ перед идентификатором электрошкафа.

Порядок действий

  1. Нажмите символ перед нужным идентификатором электрошкафа.
  2. Под идентификатором электрошкафа к списку будет добавлен список мест монтажа.
  3. Выберите из списка требуемое место монтажа.
  4. Кнопка выбора электрошкафа будет отображена в красной рамке ().
  5. Выбранное место монтажа будет обозначено красным (например, ).

Записи списка и их значения:

<Обозначение места монтажа>

Используется для выбора определенного места монтажа в электрошкафу.

  • В таблице соединений отображаются только те маршрутизируемые соединения, выводы устройств источника и цели которых находятся в выбранном месте монтажа.
  1. В 3-мерном виде отображается чертеж монтажных поверхностей выбранного места монтажа. При этом отображаются только те маршрутизируемые соединения, выводы устройств источника и цели которых находятся в выбранном месте монтажа.

Все маршрутизируемые соединения в разных местах монтажа

С помощью этого параметра выбираются все места монтажа, содержащиеся в электрошкафу.

  1. В таблице соединений отображаются только те маршрутизируемые соединения, выводы устройств источника и цели которых находятся в разных местах монтажа.
  2. В 3-мерном виде отображаются чертежи монтажных поверхностей всех мест монтажа в электрошкафу. При этом отображаются маршрутизируемые соединения, выводы устройств источника и цели которых находятся в разных местах монтажа.

Замечание

Кнопка недоступна для активации, если выбран вид соединения "Кабель".

Использовать фильтр при выборе электрошкафа

Для выбора электрошкафов и мест монтажа в диалоговом окне Выбор электрошкафа также доступно поле Фильтр.

Порядок действий

  1. Введите в этом поле последовательность символов, которая является частью идентификатора электрошкафа или обозначения места установки.
  • Фильтр применяется. Отображение электрошкафов и мест монтажа в списке диалогового окна соответственно уменьшается до записей, для которых подходит значение фильтра.
  1. Если вы хотите удалить фильтр, удалите значение, введенное в поле фильтра.
