3D 视图: 基础和功能

布局空间中显示的安装布局的部分可在 3D 视图中进行放大和缩小。可借助 3D 视图中的相应按钮或者选择使用鼠标滚轮执行缩放功能。

部分放大/缩小

1. 点按该按钮 ，以放大部分或者点按该按钮 ，以缩小部分。
2. 每点按一次该按钮，将部分放大或缩小 25%。
2. 欲返回标准显示的图片部分，则点按该按钮 。

用鼠标缩放

1. 在 3D 视图中，将鼠标指针悬停在您需要在布局空间中查看放大或缩小部分的位置处。
2. 向上或向下滚动鼠标滚轮，以选择所需部分。

使用此功能，可通过移动鼠标或手指更改布局空间内安装布局的视角。

1. 如果仍未激活，则点击按钮 。
2. 点击布局空间并按住鼠标左键。或用手指轻触布局空间。
3. 按住鼠标键，向应修改视角的方向移动鼠标或手指。
4. 布局空间内的安装布局图随着鼠标或手指的移动变化，并沿相应的方向转动。

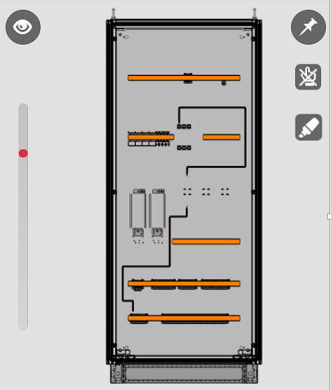

借助裁剪平面模式，可显示安装布局中被其它对象隐藏的电气或机械组件。

操作方法

1. 点击按钮 ，以激活此模式。
2. 点击主视图中的布局空间并按住鼠标左键。或用手指轻触主视图中的布局空间。
3. 缓慢垂直向上移动鼠标或手指并穿过布局空间。
4. 以这种方式定义穿过布局空间的 Z 方向上的裁剪平面，此平面在裁剪平面视图中通过可移动的红线显示。
5. 线下方的安装布局的所有电气和机械组件以及待布线的连接在主视图中均会被隐藏，而之前隐藏的组件和待布线的连接则会显示出来。
4. 如果您想再次显示所隐藏的组件和待布线的连接，则重新缓慢垂直向下移动鼠标或手指。

使用此功能可沿 X 和 Y 方向将整个安装布局的视图移动到布局空间内的任意位置，而不受设置的视角影响。

操作方法

1. 点击按钮 。
2. 点击主视图中的布局空间并按住鼠标左键。或用手指轻触主视图中的布局空间。
3. 按住鼠标键移动鼠标或手指到所需位置。
4. 布局空间内的安装布局图随着鼠标或手指的移动变化。

利用此功能可创建不同的布局空间正交视图，并以 45° 增量变化。

1. 在主视图中点击按钮 。
2. 在可视化安装布局的左侧、右侧、上部和下部显示以下箭头按钮：。
2. 点击所需箭头按钮。
3. 布局空间在垂直或水平方向上按箭头指向旋转 45°。

在全屏模式下可放大显示 3D 视图。

1. 在主视图中点击按钮 。
2. 主视图、总览和裁剪平面视图现在占据整个屏幕或整个显示屏。
2. 如需返回标准视图，则在 3D 视图全屏中点击按钮 。

在 3D 视图中，可通过透明显示电气和机械组件突出强调所选布局空间内安装布局的待布线的连接。此显示模式有三个级别，可通过按钮 设置。

操作方法

1. 依次点击按钮，如下所示确定透明度级别：

编辑待布线的连接的安装状态时，可在 3D 视图中固定所选的安装布局视角。这样，在打开待布线的连接的详细视图时，可避免所选待布线的连接（已默认预设）显示在前视图中。

操作方法

1. 首先，在主视图中设置所需的视角。
2. 在主视图中点击带有"图钉" 的按钮。
3. 按钮变为红色 ()。
3. 现在，在连接列表中打开待布线的连接的详细视图。
4. 待布线的连接在 3D 视图中以红色突出显示，同时，视角保持不变。
4. 如果您想取消固定，则再次点击按钮。

在 3D 视图中，可显示所选布局空间的安装布局中某个电气组件完整的设备标识符。

操作方法

1. 首先，放大安装布局，直至对象选择显示的符号从 切换为 。
2. 点击所需电气组件。
3. 组件变红。
4. 在主视图的顶部，显示带有组件完整设备标识符的蓝色标签。以标签为出发点，一条蓝线指向所选的组件。
5. 仅仍显示所有与组件相连的待布线的连接；相应地，连接列表中的显示精确缩减为这些待布线的连接。
3. 再次点击组件，可重新隐藏标签。

在 3D 视图中，还可以从安装布局中显示的所有待布线的连接中选取一个并在连接列表中打开进行编辑。

操作方法

1. 首先，放大安装布局，直至对象选择显示的符号从 切换为 。
2. 点击所需的待布线的连接。
3. 进入预选。使用一条细线将所选待布线的连接的外边缘以绿色突出显示。
3. 再次点击待布线的连接。
4. 隐藏安装布局所有未选的待布线的连接，并显示从源到目标的待布线的连接的总连接情况。
5. 所选待布线的连接的详细视图将在连接列表中自动打开，以编辑安装状态。
4. 如果您想在不编辑待布线的连接的情况下退出此显示模式，则点击详细视图的标头。

在安装布局的 3D 视图中，通常鲜少看到使用深色连接颜色的待布线的连接，尤其是当其密集分布或者被机械或电气组件覆盖时。因而，EPLAN Smart Wiring 允许在 3D 视图中通过将黑色和灰色待布线的连接染色红色以从视觉上进行强调。

操作方法

1. 首先，在连接列表中为黑色或灰色待布线的连接指定筛选器，或者搜索这些连接。
2. 在3D 视图中点击按钮 。
3. 按钮变换颜色并此时显示为红色 。
3. 此时标记连接列表中的第一个黑色或灰色待布线的连接，以便打开该待布线的连接的详细视图。
4. 该连接的完整布线途径在 3D 视图中可视，并显示为红色。
5. 完成本连接的安装后，将自动打开下一个待布线的连接的详细视图，且本连接的布线途径同样在 3D 视图中以红色显示。
4. 您如果在编辑所有黑色或灰色待布线的连接后需要重新禁用突出显示颜色，则请重新电机按钮 。
