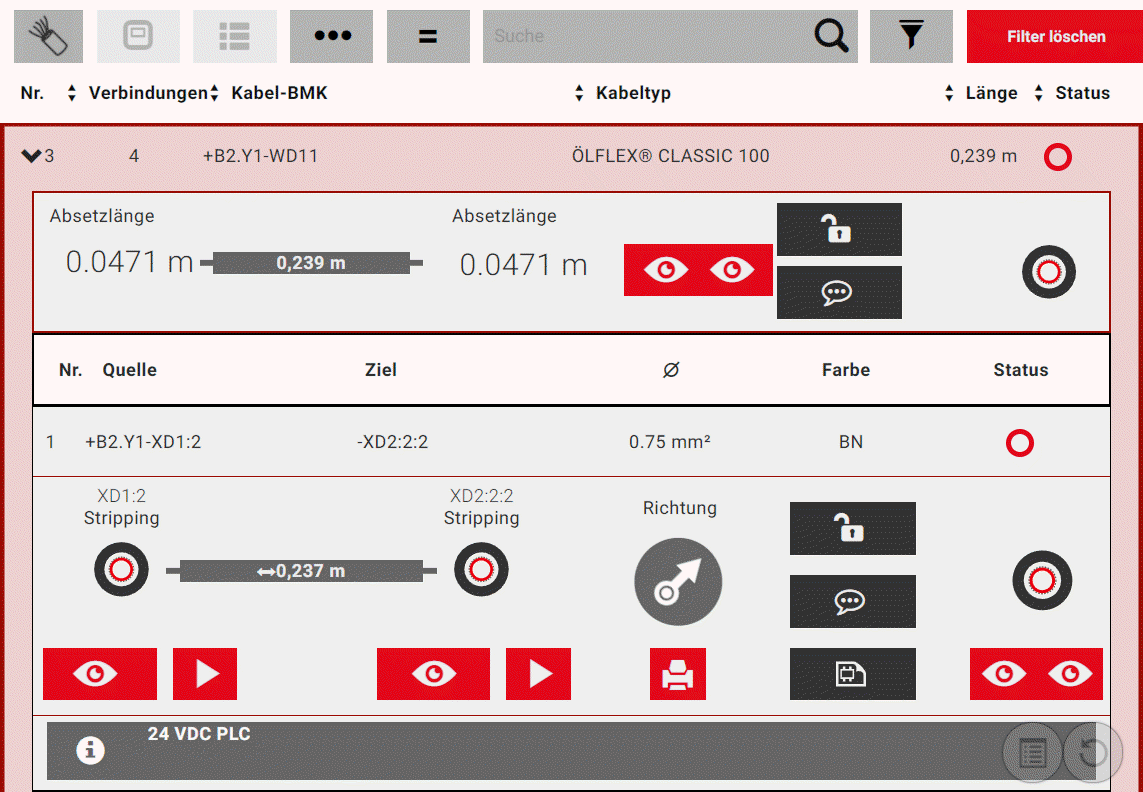

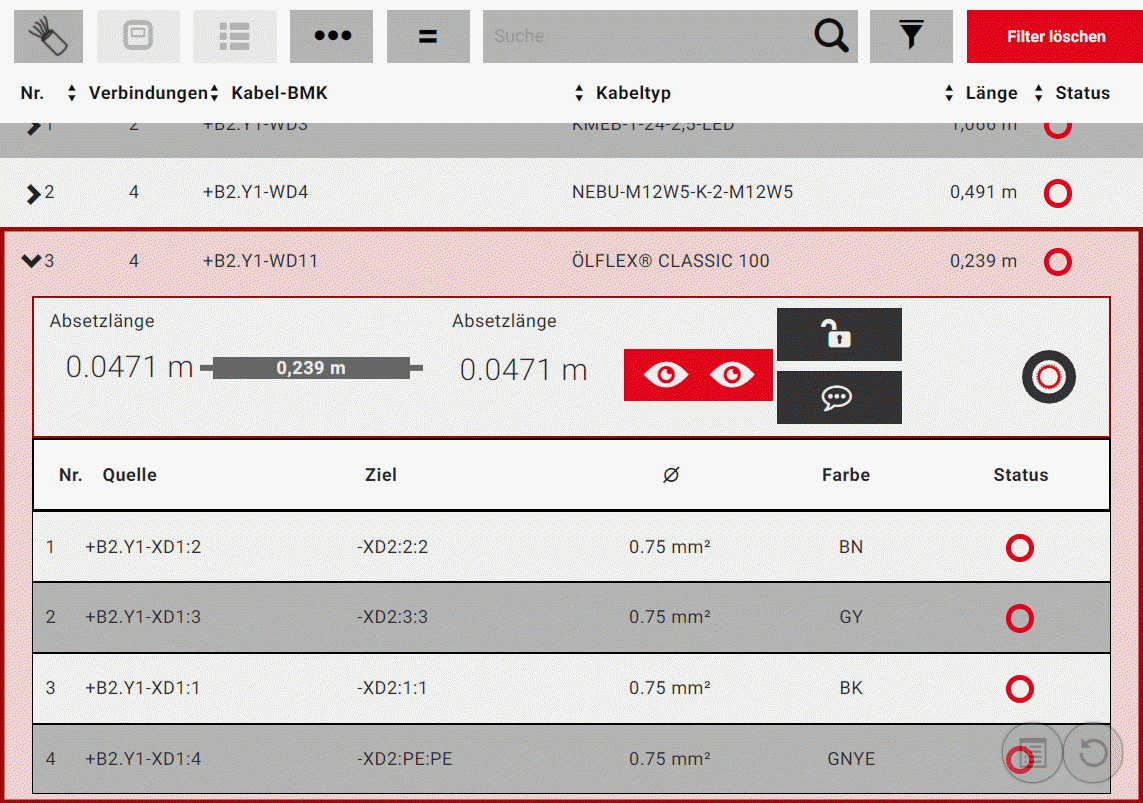

Detailansicht von Verlegeverbindungen

EPLAN Smart Wiring bietet die Möglichkeit, den Verlegeweg einer ausgewählten Verlegeverbindung in der 3D-Ansicht zu verfolgen:

Voraussetzungen

• Sie haben ein Projekt vom Typ *.EPDZ geöffnet oder fortgesetzt, einen Bauraum, einen Schaltschrank im Bauraum oder einen Montageort im Schaltschrank ausgewählt.
• Sie haben in der Verbindungsliste eine Verlegeverbindung markiert, so dass die Detailansicht der Verlegeverbindung geöffnet ist und die gesamte Anschlusssituation der Verlegeverbindung im Montageaufbau in der 3D-Ansicht gezeigt wird.

Vorgehen

1. Klicken oder tippen Sie in der Detailansicht der Verlegeverbindung am Anschlusssymbol der Quelle oder des Ziels auf die Schaltfläche .
2. In der 3D-Ansicht wird die Anschlusssituation an der Quelle oder am Ziel der markierten Verlegeverbindung angezeigt.
2. Klicken oder tippen Sie am Anschlusssymbol der Quelle oder des Ziels auf die Schaltfläche .
3. In der 3D-Ansicht wird eine Animation gestartet, die den gesamten Verlegeweg der Verlegeverbindung im Montageaufbau von der Quelle bis zum Ziel oder vom Ziel bis zur Quelle zeigt.
4. Während die Animation läuft, ändert sich das Symbol der Schaltfläche ().
3. Klicken oder tippen Sie auf , um die laufende Animation an einer beliebigen Stelle anzuhalten.
4. Die Schaltfläche nimmt wieder den vorherigen Zustand an.
4. Klicken oder tippen Sie erneut auf , um die Animation fortzusetzen.
5. Klicken oder tippen Sie auf die Schaltfläche , wenn Sie erneut die gesamte Anschlusssituation der Verlegeverbindung von der Quelle bis zum Ziel in der 3D-Ansicht betrachten möchten.

Bearbeiten Sie ein EPLAN Pro Panel-Projekt mit einem 3D-Montageaufbau, in dem Schaltplanseiten enthalten sind, ist es möglich, sich als zusätzliche Orientierungshilfe die Schaltplanseiten mit dem Verlauf der Verlegeverbindung anzeigen zu lassen.

Voraussetzungen

• Sie haben ein Projekt vom Typ *.EPDZ geöffnet oder fortgesetzt.
• Die Verbindungsliste zeigt die Verbindungen des ausgewählten Bauraums, eines Schaltschranks im Bauraum oder eines Montageorts im Schaltschrank.
• In der Verbindungsliste ist eine Verlegeverbindung markiert, so dass die Detailansicht der Verlegeverbindung geöffnet ist.
• Das Projekt verfügt über Schaltplaninformationen, was an der aktivierbaren Schaltfläche in der Detailansicht erkennbar ist.

Vorgehen

1. Klicken oder tippen Sie in der Detailansicht auf die Schaltfläche .
2. Am rechten Bildschirmrand wird das Flyout Schaltpläne eingeblendet.
3. Abhängig vom Verlauf der Verlegeverbindung werden in diesem Flyout unterschiedlich viele Schaltplanseiten mit dem vollständigen Seitennamen gelistet.
2. Klicken oder tippen Sie im Flyout den gewünschten Seitennamen an.
3. Die Schaltplanseite wird in einem separaten Anzeigefenster geöffnet.
4. Das Bauteil, das die Quelle und / oder das Ziel der Verlegeverbindung ist, wird durch ein rotes Rechteck farblich hervorgehoben.
5. Am rechten Rand des Anzeigefensters erscheint eine Vorschau auf weitere Schaltplanseiten des Projekts, falls die ausgewählte Verlegeverbindung Bestandteil dieser Seiten ist.

3. Möchten Sie Ausschnitte des Schaltplanes vergrößern oder verkleinen, so nutzen Sie die Schaltflächen am unteren rechten Rand des Anzeigefensters, oder scrollen Sie in der geöffneten Seite mit dem Mausrad.

4. Öffnen Sie bei Bedarf eine weitere Seite, indem Sie sie in der Vorschau markieren.
5. Schließen Sie das Anzeigefenster, indem Sie auf das Kreuz in der Titelleiste klicken oder tippen.
6. Blenden Sie das Flyout aus, indem Sie auf das Pfeilsymbol oder in der Detailansicht der Verlegeverbindung erneut auf die Schaltfläche klicken oder tippen.

Voraussetzungen

• Sie haben ein Projekt vom Typ *.EPDZ oder *.XLS / *.XLSX geöffnet oder fortgesetzt.
• Sie haben einen Bauraum, einen Schaltschrank im Bauraum oder einen Montageort im Schaltschrank gewählt. (Dies gilt nur für Projekte vom Typ *.EPDZ.)
• Sie haben einen Verbindungstyp ausgewählt. (Dies gilt nur für Projekte vom Typ *.EPDZ.)
• In der Verbindungsliste ist eine Verlegeverbindung markiert, so dass die Detailansicht der Verlegeverbindung geöffnet ist.

Die Bearbeitung eines Projekts in EPLAN Smart Wiring beruht darauf, den Installationsstatus sämtlicher Verlegeverbindungen aller Verbindungstypen von "Nicht installiert" in "Installiert" zu ändern. Die Statuszuweisung geschieht mit Hilfe der Anschlusssymbole in der Detailansicht. Je nach Arbeitsmethode in Ihrem Fertigungsteam unterstützt EPLAN Smart Wiring folgende Vorgehensweisen:

• Separates Installieren der Verbindungsenden der Verlegeverbindung an der Quelle und am Ziel
• Installieren der gesamten Verlegeverbindung, ohne Berücksichtigung des Installationsstatus an der Quelle und am Ziel.

Verbindungsenden der Verlegeverbindung separat installieren

Vorgehen

1. Klicken oder tippen Sie in der Detailansicht der markierten Verlegeverbindung auf das Anschlusssymbol der Quelle.
2. Der Installationsstatus ändert sich von "Nicht installiert" in "Installiert".
3. Die gesamte Verlegeverbindung, die durch die Schaltfläche am rechten Rand der Detailansicht repräsentiert wird, ändert ihren Installationsstatus von "Nicht installiert" in "Teilinstalliert" .
2. Klicken oder tippen Sie auf das Anschlusssymbol des Ziels.
3. Der Installationsstatus ändert sich ebenfalls von "Nicht installiert" in "Installiert".
4. Die gesamte Verlegeverbindung nimmt nun den Installationsstatus "Installiert" an.
5. Die Detailansicht wird geschlossen, und es wird automatisch die Detailansicht der nächsten Verlegeverbindung zur Bearbeitung geöffnet.
3. Wiederholen Sie die unter 1. und 2. beschriebenen Schritte für alle weiteren Verlegeverbindungen.
4. Bestätigen Sie die nach Abschluss der Installationsarbeiten aufkommende Meldung.

Gesamte Verlegeverbindung installieren

Vorgehen

1. Klicken oder tippen Sie in der Detailansicht der Verlegeverbindung ganz rechts auf das Anschlusssymbol .
2. Der Installationsstatus der gesamten Verlegeverbindung und der Anschlusssymbole an der Quelle und am Ziel ändert sich von "Nicht installiert" in "Installiert" .
3. Die Detailansicht wird geschlossen, und es wird automatisch die Detailansicht der nächsten Verlegeverbindung zur Bearbeitung geöffnet.
2. Wiederholen Sie den Schritt für alle weiteren Verlegeverbindungen, und bestätigen Sie die Meldung nach Abschluss der Installationsarbeiten.

Verlegeverbindungen sperren / entsperren

Kann eine Verbindung im Schaltschrank - aus welchen Gründen auch immer - nicht installiert werden, so lässt sich die zugehörige Verlegeverbindung in der Detailansicht sperren. Eine Zuweisung des Installationsstatus "Installiert" oder "Nicht installiert" an der Quelle oder am Ziel der Verlegeverbindung ist dann zwar noch möglich, jedoch nicht mehr für die gesamte Verlegeverbindung.

Vorgehen

1. Klicken oder tippen Sie in der Detailansicht auf die Schaltfläche .
2. Das Schlosssymbol in der Schaltfläche ändert sich ().
3. Der Installationsstatus ändert sich in "Zur Bearbeitung gesperrt" .
2. Betätigen Sie erneut die Schaltfläche mit dem Schloss erneut, wenn Sie die Sperrung für die Bearbeitung der Verlegeverbindung aufheben möchten.

EPLAN Smart Wiring ermöglicht es, die Eigenschaften jeder Verlegeverbindung auszudrucken, um diese Daten zur Beschriftung am real zu installierenden Draht anbringen zu können, beispielsweise in Form eines Etiketts. Die Druckfunktionalität lässt sich aus der Detailansicht der gewählten Verlegeverbindung über das Druckersymbol aufrufen.

Voraussetzungen

• Sie haben ein Projekt vom Typ *.EPDZ geöffnet oder fortgesetzt.
• Die Verbindungsliste zeigt die Verbindungen des ausgewählten Bauraums, eines Schaltschranks im Bauraum oder eines Montageorts im Schaltschrank. (Dies gilt nur für Projekte vom Typ *.EPDZ.)
• Sie haben einen Verbindungstyp ausgewählt. (Dies gilt nur für Projekte vom Typ *.EPDZ.)
• In den Einstellungen für die Beschriftung von Verbindungen sind die Ausgabedaten, die Schriftgröße und die Schriftart für das Drucken festgelegt.
• In der Verbindungsliste ist eine Verlegeverbindung markiert, so dass die Detailansicht der Verlegeverbindung geöffnet ist.

Vorgehen

1. Klicken oder tippen Sie auf die Schaltfläche mit dem Druckersymbol .
2. Wählen Sie im Folgedialog den Drucker aus, den Seitenbereich und die Anzahl der zu druckenden Exemplare.
3. Legen Sie Bei Bedarf noch weitere Druckeinstellungen fest.
4. Klicken oder tippen Sie auf Drucken.
5. Der Druckvorgang wird gestartet

EPLAN Smart Wiring ermöglicht es, Daten von Verlegeverbindungen für die Rittal-Lösung "Wire Station" mit integriertem Ablängautomaten für die automatisierte Drahtfertigung auszugeben. Die Daten werden in einem vom Administrator vorgegeben Verzeichnis als CSV-Datei gespeichert.

Voraussetzungen

• Sie haben ein Projekt vom Typ *.EPDZ geöffnet oder fortgesetzt.
• Die Verbindungsliste zeigt die Verbindungen des ausgewählten Bauraums, eines Schaltschranks im Bauraum oder eines Montageorts im Schaltschrank. (Dies gilt nur für Projekte vom Typ *.EPDZ.)
• Sie haben einen Verbindungstyp ausgewählt. (Dies gilt nur für Projekte vom Typ *.EPDZ.).
• In der Verbindungsliste ist eine Verlegeverbindung markiert, so dass die Detailansicht der Verlegeverbindung geöffnet ist.

Vorgehen

1. Wählen Sie die Menüpunkte Einstellungen >Installationsmodus.
2. Aktivieren Sie im Menü Installationsmodus die Option Wire Station.
3. In der Detailansicht der Verlegeverbindung wird die Schaltfläche eingeblendet.
3. Betätigen Sie die Schaltfläche.
4. Die Daten werden gespeichert und ausgegeben; es erscheint ein entsprechender Hinweis.
5. Der Draht wird gefertigt.
4. Um die Schaltfläche in der Detailansicht der Verlegeverbindung auszublenden, deaktivieren Sie die Option Wire Station in den Einstellungen.
