借助设置，您可在 EPLAN Smart Wiring 中根据您的需求和工作方式调整用户界面和程序特性。可使用下列设置：
- 从不同种配置中为用户界面外观选择所需的颜色组合。
- 如果已完成项目上的生产工作，则可以激活检查模式以进行质量检查。在此模式下，可以记录连接列表中列出的每个待布线的连接的检查结果。
- 如果在您的生产过程中内置有带集成式自动切断机的"Rittal Wire Terminal WT"导线制备全自动装置或者"Wire Station"解决方案，则您可相应地设置 EPLAN Smart Wiring 并使其通过相应接口实现其它机器专用连接信息的读取和输出。
- 如果要打印连接属性用于电缆连接（电缆芯线）、导线（单根芯线）或管道的标签，则还可以确定输出数据、选择字号和字体。
- 从管理员提供给您使用的配置列表中，您可为各项目选择所需的具有相应属性的连接列表的列结构。
- 您可为待布线的连接的状态分配更改按钮的颜色显示。
设置颜色配置
操作方法
- 选择设置 > 颜色菜单项。
- 借助用户界面设计下拉列表，您可选择使用浅色或者深色用户界面。
- 立即应用选定设置。
- 借助行高下拉列表为连接列表中的行显示选择大高、中高或小高。
- 立即应用选定设置。
提示
借助小设置，可明显减小连接列表中待布线的连接的显示信息的行高。由此，可在连接列表的当前显示中，在屏幕上显示明显更多的待布线的连接。
激活检查模式
在检查模式下，可通过分配检查状态来记录已安装连线的质量。
前提条件
- 已打开或继续 *.EPDZ 类型的项目。
- 项目已完成，即，项目所有的待布线的连接状态均为"已安装"。
操作方法
- 选择设置 > 检查模式菜单项。
- 选择应用选项。
- 此前在连接列表中标记为"已安装"
的所有待布线的连接现在的状态为"待检查"
。
提示
如果项目连接列表中存在状态为"部分已安装"
或"未安装"
的待布线的连接，则激活检查模式后，这些待布线的连接会隐藏在连接列表中。
激活接口
通过设置 > 安装模式菜单项，在生产过程中借助带集成式自动切断机的"Rittal Wire Terminal WT"导线制备全自动装置或者"Wire Station"解决方案启用 EPLAN Smart Wiring 以便进行数据传输。
激活 "Rittal Wire Terminal WT" 的接口
操作方法
- 在安装模式菜单中选择 Wire Terminal 选项。
- 如果应用此设置，则在打开一个项目时将在选择对话框的页脚中附加显示一个"Wire Terminal"-文件加载复选框。
- 此外，还会为项目菜单补充一个名称为加载文件"Wire Terminal"的附加菜单项。
借助该项设置，可以添加 CSV 文件形式的所需的连接信息，该 CSV 文件来自机器软件，并且管理员已在特定目录中为您提供了该文件。
为带集成式自动切断机的解决方案 "Wire Station" 激活接口
- 在安装模式菜单中选择 Wire Station 选项。
- 该项设置允许，在打开待布线的连接的详细视图时，按钮
显示在连接列表中。
通过该按钮，可为自动切断机提供 CSV 文件形式的待布线的连接数据。数据将存储在管理员提供给您的目录中。
提示
如果选择了"电缆"连接类型以进行编辑，则无法激活两个接口。
设置连接标签的打印输出
在 EPLAN Smart Wiring 中，可以打印待布线的连接的连接属性，用作电缆连接（电缆芯线）、导线（单根芯线）、接线式跳线和管道的标签。
前提条件
已打开或继续 *.EPDZ 类型的项目。
操作方法
- 选择设置 > 标签菜单项。
- 在标签菜单中选择输出数据选项。
- 在下表中激活您想打印的所有连接属性。
- 切换回标签菜单，并选择标签设置选项。
- 在标签设置菜单中选择所需的字号和字体。
- 重新切换标签菜单，并选择分隔符设置选项。
- 在其中一个已指定分隔符的分隔符设置菜单中确定打印时的输出数据。在用户自定义框中可以将任意字符定义为分隔符。
提示
- 请注意，在生成新的项目实例后，默认情况下已为打印输出设置了输出数据源、目标和描述。
- 您为打印设置的输出数据将保存在相应的项目实例上。例如，如果某位同事以自己的名字登录 EPLAN Smart Wiring 并编辑相同的项目实例，则将保留之前所确定的输出数据的设置。
选择连接列表的列配置
基于项目因素，编辑布线任务通常需要不同信息，这些信息必须在连接列表中显示为连接属性。为此，您的管理员在选择对话框中提供有不同配置，您可借助这些配置自定义项目指定的连接列表中属性的列显示。
提示
- 登录 EPLAN Smart Wiring 后，在打开或继续项目时将自动应用最后选择的配置。
- 该配置在保存时已被用户指定，即如果您以另一个用户名登录，则会将该用户上次所用的配置应用于所有打开或继续的项目。
- 如果已选择"电缆"连接类型，则无法选择列配置。
选择列配置
操作方法
- 选择菜单项 设置 > 选择列配置。

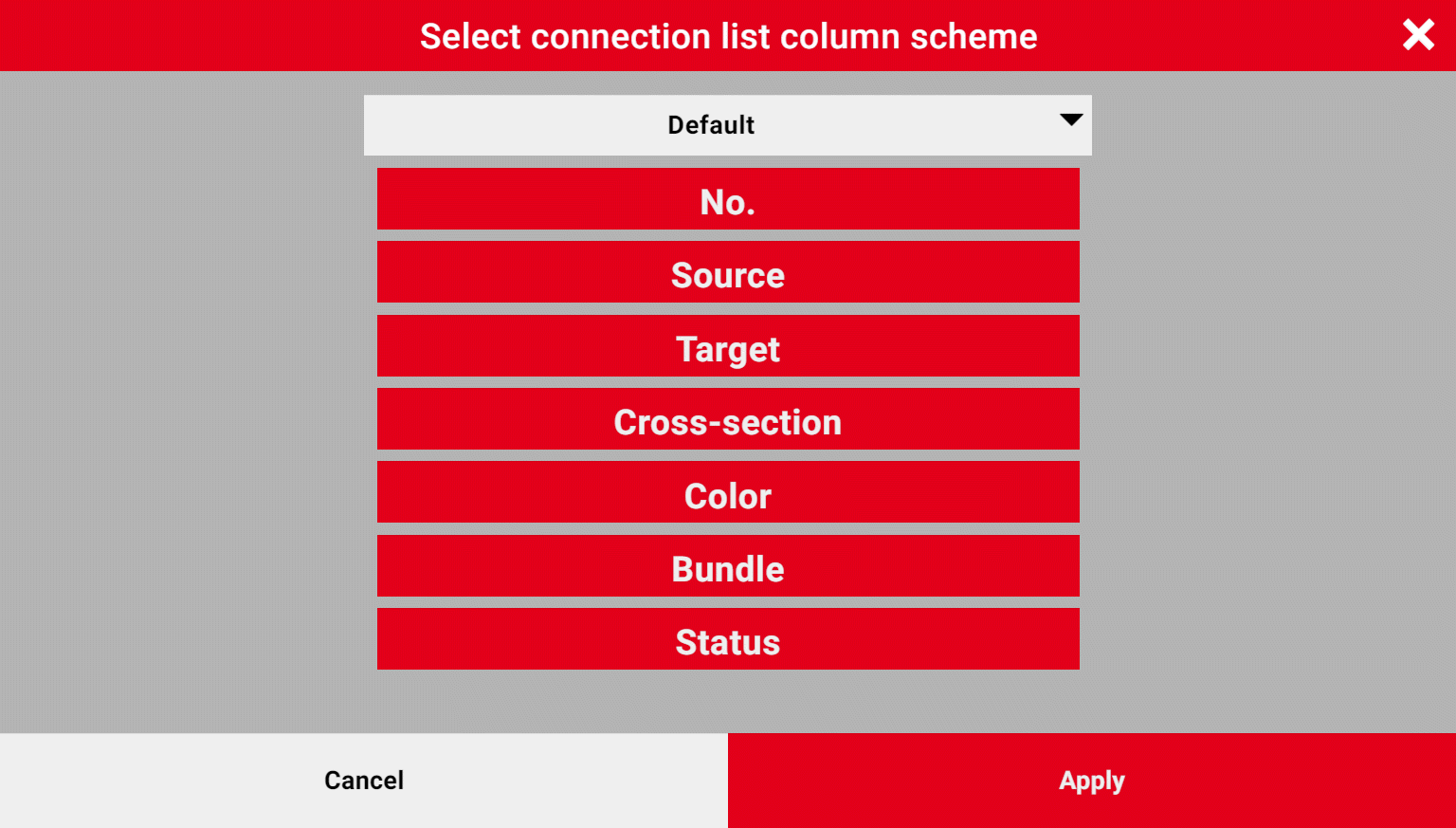

- 将打开选择连接列表的列配置对话框。
- 在下拉列表中选中所需的配置名称。
- 保存在配置中的属性列结构将以上下排列的块形式显示在预览中。此时，顶部块对应连接列表中的第一列，底部块对应最后一列。
- 单击或点击应用。
- 选定配置将立即应用到连接列表中。
更改状态图标的显示
待布线的连接可具有不同的安装状态，这通过图标得以显示。可更改连接列表中按钮和显示的状态图标视图。除标准视图外，还可使用视图选项。
操作方法
- 选择菜单项 设置 > 状态图标。
- 激活状态图标菜单中的使用标准显示菜单项。
- 立即应用选定设置。
- 欲选择视图选项，仅需禁用菜单项。
下表显示了在连接列表中按钮和显示的基于两种设置的视图。
|
标准视图 |
状态 |
|---|---|
|
|
未安装 |
|
|
部分已安装 |
|
|
已安装 |
  |
卸载 |
  |
移除 |
  |
已锁定 |
  |
需修正（检查模式） |
 |
需要检查（检查模式） |
  |
已检查（检查模式） |
|
视图选项 |
状态 |
|---|---|
|
|
未安装 |
|
|
部分已安装 |
|
|
已安装 |
  |
卸载 |
  |
移除 |
  |
已锁定 |
  |
需修正（检查模式） |
  |
需要检查（检查模式） |
 |
已检查（检查模式） |
